Le Lumipak Smart est le coffret de raccordement dédié à l’éclairage intelligent, conçu pour une intégration discrète en façade, console, mât béton ou poteau bois.
Facile à mettre en œuvre, il peut accueillir un nœud Zhaga, garantissant l’évolutivité du parc LED vers la télégestion sur prise standardisée Zhaga, sans changer le luminaire.
Sa grande capacité d’accueil (8 modules) et son étanchéité élevée (IP54) en font un coffret unique sur le marché.
Fabriqué en matière 100% recyclée, il s’inscrit dans une démarche d’économie circulaire.
Le Lumipak Smart existe en différentes versions avec plusieurs types de connexions possibles, Zhaga inclus :
- LDS : grande capacité d’accueil et de raccordement.
- LDS-P : avec prise de courant IP54. Existe en version prise CEE.
- LDS-C : avec connecteur Hirschmann pour l’alimentation des illuminations.
- LDS-Z : avec connectique Zhaga. Sans nœud de gestion associé, permet de préparer l’installation à la télégestion RF. Avec nœud de gestion Zhaga, permet le pilotage de la lanterne via ce nœud.
- LDS-ZP : avec connectique Zhaga et prise de courant IP54. Existe en version prise CEE.
- LDS-ZC : avec connectique Zhaga et connecteur Hirschmann.
Avantages
- Une solution flexible et modulaire adaptée à tous les besoins de mise en œuvre : grande capacité d’accueil (8 modules) et intégrations de différentes connexions, Zhaga inclus.
- Un coffret conçu pour une intégration optimale dans l’environnement urbain : design discret, robustesse et étanchéité.
- Une installation simple et sécurisée : fixation facile façade et mât, mise en œuvre intuitive
Caractéristiques techniques

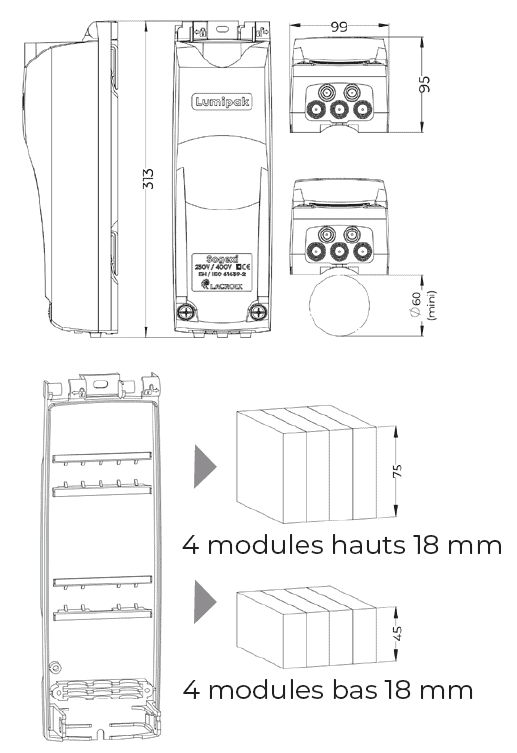

Capacité maxi :
- Jusqu’à 4 modules hauts + 4 modules bas (modules de 18 mm de large)
- Jusqu’à 3 câbles jusqu’à Ø16 mm + 2 câbles Ø 14,5 mm
Fixation :
- Installation fixe, en extérieur, par du personnel qualifié
- Par feuillard (20 x 1 mm maxi)
- Par vis (Ø6 maxi)
- Installation sur surface plane, ou sur mât (Ø60 mm mini)
Enveloppe :
- Polycarbonate 100% recyclé, anti-UV et autoextinguible (UL94-V0)
- IP54 selon EN 60529 (coffret ouvert : IP2x)
- IK08 selon EN 62262
- Classe 2
- De -40°C à +120°C.
Spécifications électriques :
- Tension d’alimentation nominale (Un) = 230 / 400 V
- Tension de tenue aux chocs électriques (Uimp) = 4 Kv
Normes et produits :
- EN IEC 61439-2
Normes d’installation :
- NF C17-200 et guides associés.
Couleurs standards :
- Standard : Gris (type RAL 7035)
- Option : Beige (type RAL 1015)
- Autres couleurs : nous consulter
