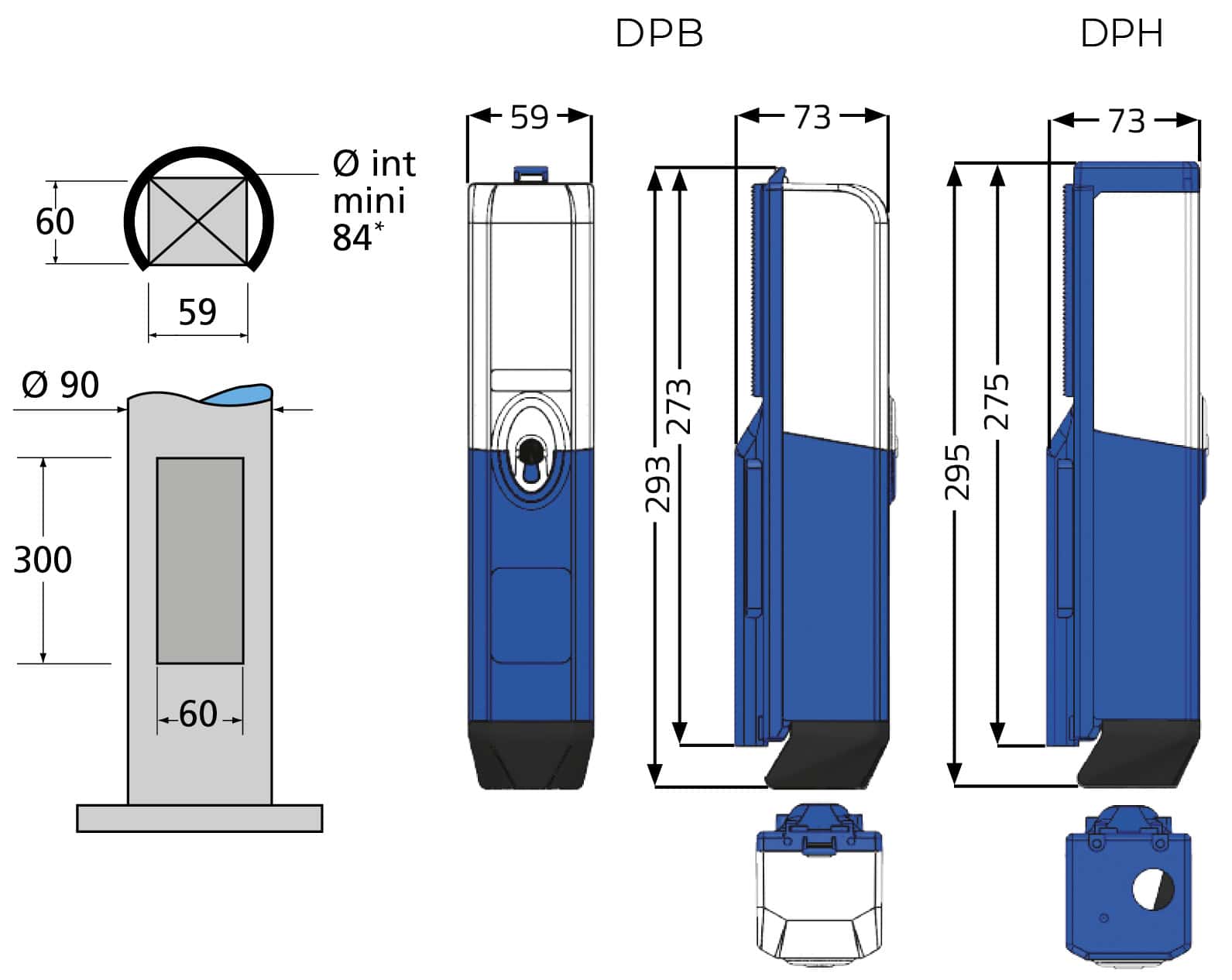

Encore plus de flexibilité et de facilité d’installation sur le nouveau Dynapak, pour mâts de diamètre intérieur mini 84 mm*.

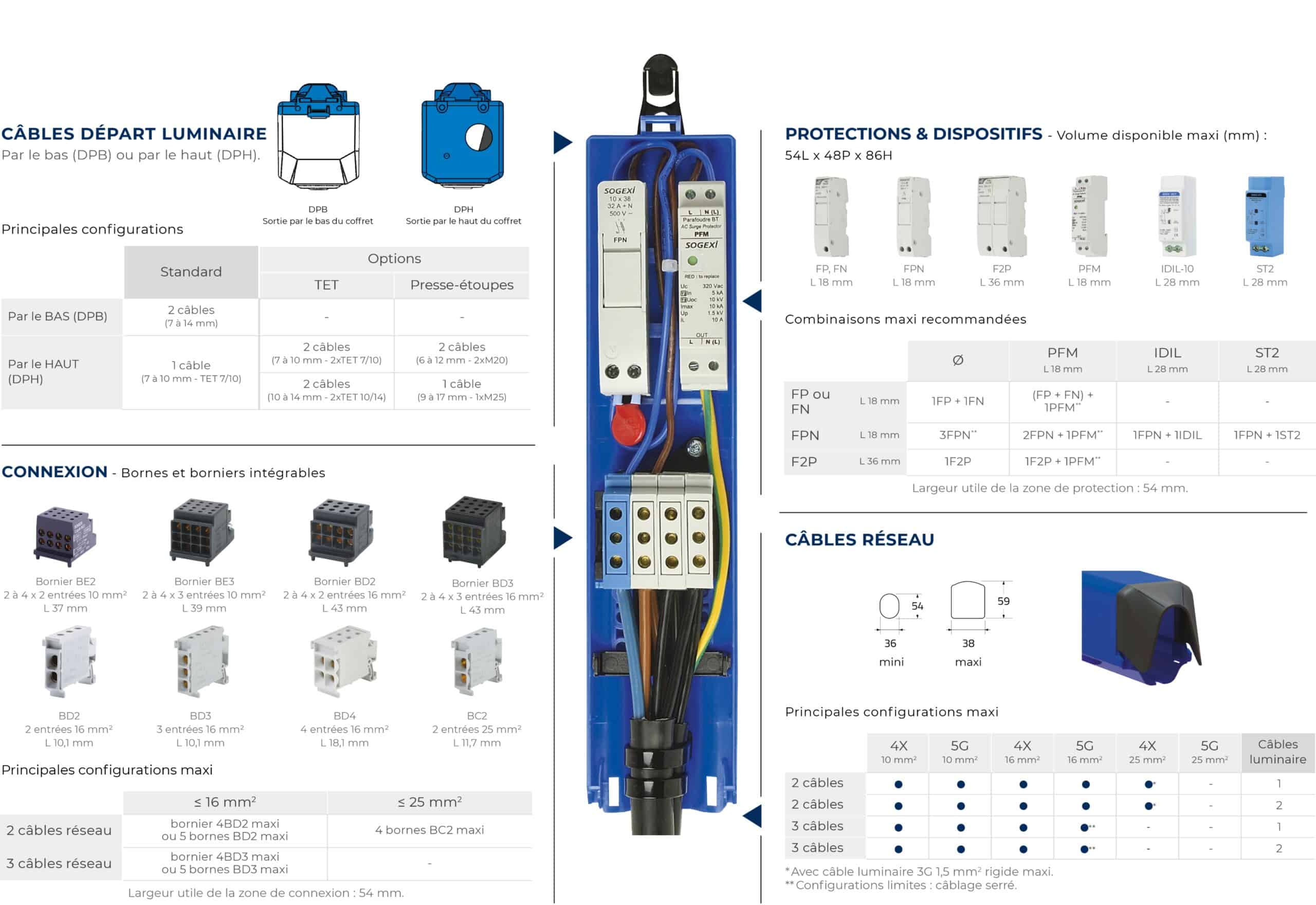

Le Dynapak permet de raccorder jusqu’à 2 câbles réseau 25 mm² ou 3 câbles réseau 16 mm² et 2 sorties câbles luminaire.
Intégration de dispositifs type protection DDA, ST2, télégestion…
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Couvercle bas facile à emboîter pour une maintenance sécurisée au niveau des connexions.
Cône souple de protection, pour l’introduction frontale des câbles d’alimentation.
Existe aussi en version transparente pour une visibilité optimale.
Avantages
Support bornier extractible, réglable en hauteur avec deux niveaux de position pour une connexion facile et une maintenance rapide sur site.
Couvercle haut transparent, pour visualisation et accès aux protections. Fermeture centrale par vis ¼ tour imperdable.
Patte de fixation, réglable sans outil sur 110 mm, avec accrochage avant ou arrière.
Caractéristiques techniques
Capacité maxi :
- Jusqu’à 2 câbles réseau 4×25 mm².
- Jusqu’à 3 câbles réseau 5G16 mm².
- Jusqu’à 2 câbles luminaire 3G2,5 mm².
Enveloppe :
- Polycarbonate, autoextinguible.
- IP44 selon IEC 60529 (boîtier ouvert : IP2X).
- IK08 selon EN 62262.
- Classe 2.
- De -40°C à +130°C.
Normes produits :
- EN 61439-2.
Normes d’installation :
- NF C17-200 et guides associés.
Couleur standard :
- Bleu.
- Autres couleurs : nous consulter.
Fixation :
- Patte d’accroche 1 ou 2 crochets.
- Possible sur rail vertical par vis M6.
En option :
- Bornier : repérage des bornes pour facilité de maintenance.
Livraison :
- Pré-câblé avec fils silicone haute température et cosses serties.
- Livré avec cartouches fusibles, étiquettes de configuration et collier de serrage des câbles.
