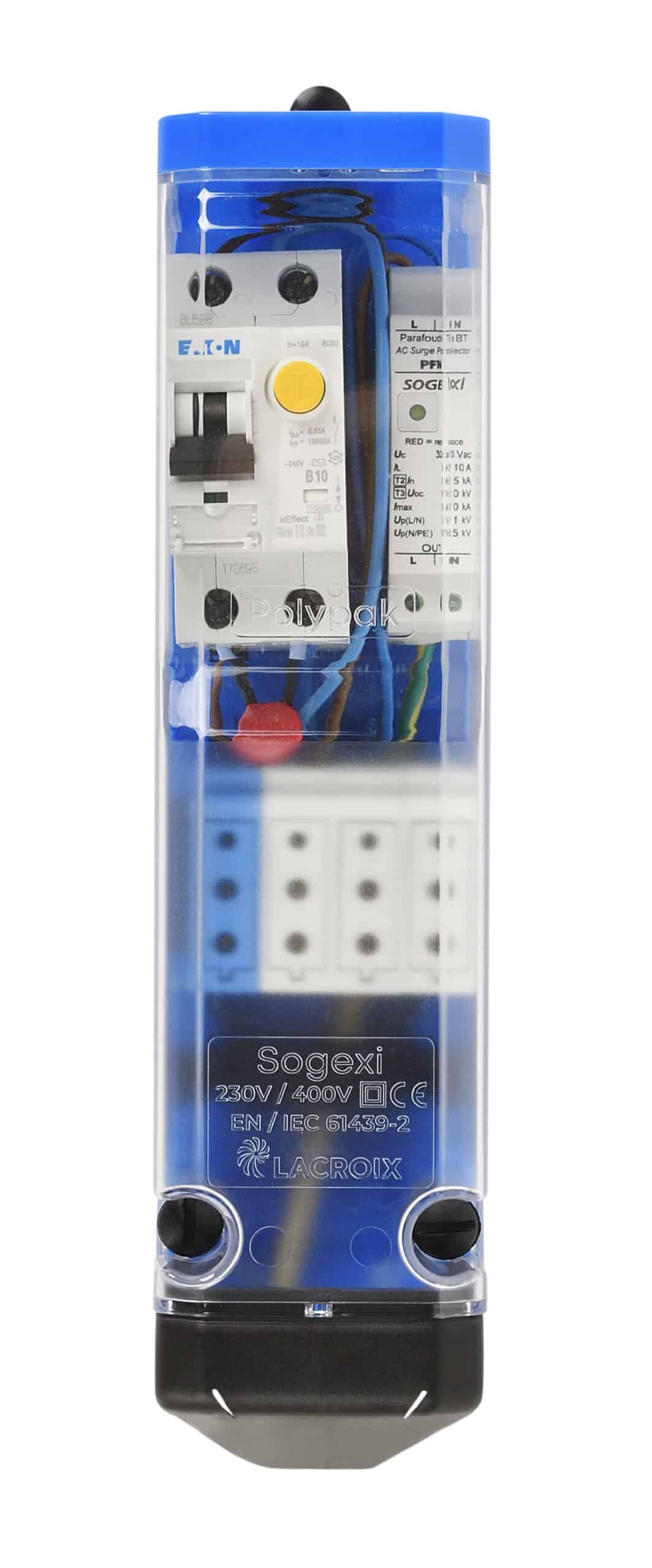

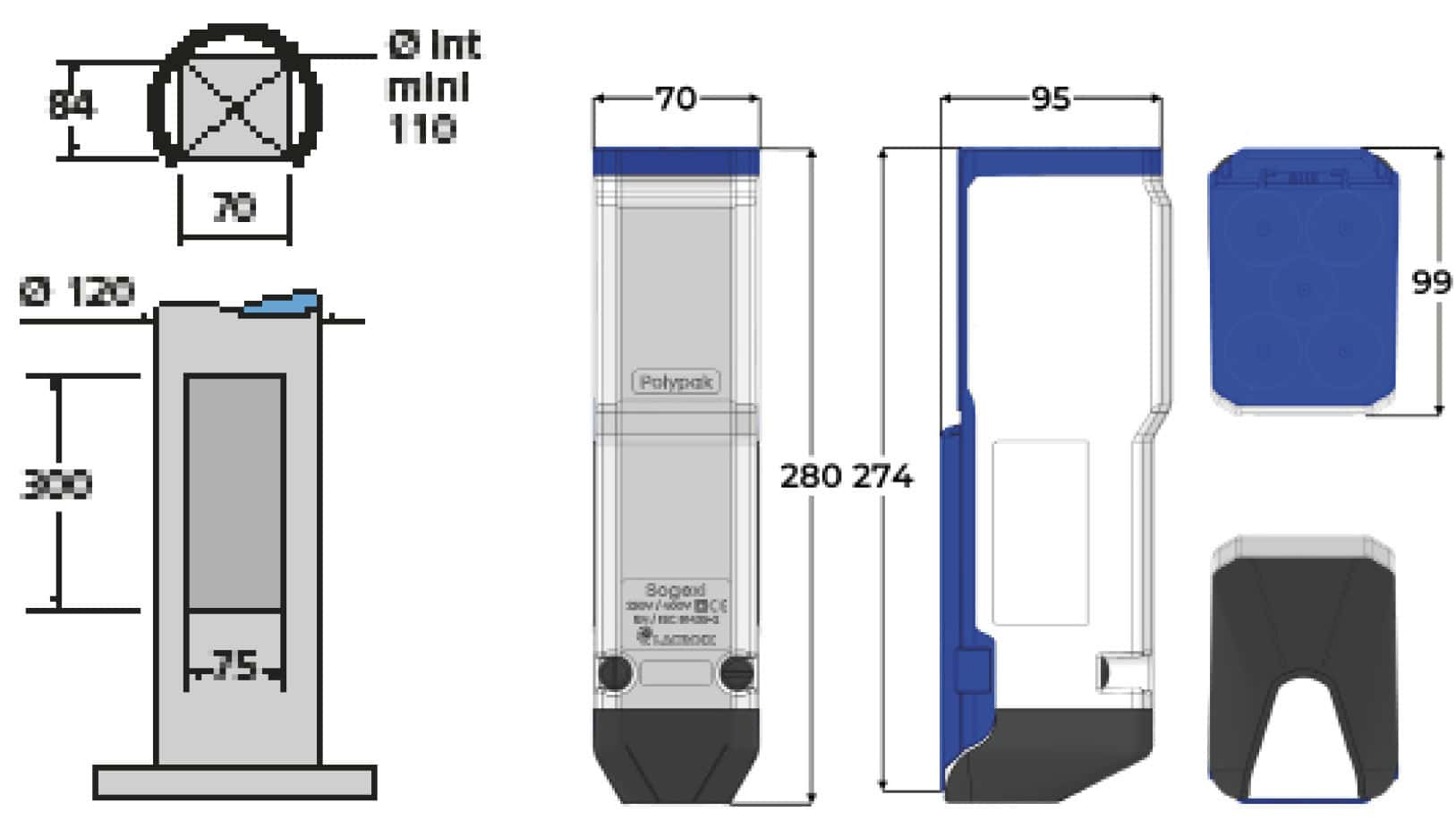

Aussi court que Minipak, aussi large qu’Interpak : le coffret spécialement conçu pour les modules hauts et les larges sections de câbles, pour mâts de diamètre intérieur mini 110 mm.
Premier coffret de raccordement avec IP évolutif et réversible (d’IP 44 à IP 54), il s’adapte aux différentes contraintes terrain.
Le Polypak permet d’accueillir jusqu’à 2 câbles réseau 35 mm² ou 3 câbles réseau 25 mm² et 4 câbles luminaire.
Intégration de dispositifs complémentaires type protection DDA, interrupteur de nuit, télégestion…
Support bornier extractible sans outil pour une connexion facile et une maintenance rapide sur site.
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Patte de fixation réglable sans outil, avec accrochage arrière.
Cône souple de protection pour faciliter l’introduction frontale des câbles d’alimentation.
Avantages
Large mais compact : le coffret peut accueillir jusqu’à 3 modules hauts ou 3,5 modules bas.
Installation et maintenance simplifiées : fenêtre haute transparente pour une visibilité optimale des protections et système d’ouverture par vis 1/4 tour imperdables.
Modulaire : peut intégrer des modules hauts, des modules bas mais également des bornes ou des borniers.
IP évolutif et réversible.
Caractéristiques techniques

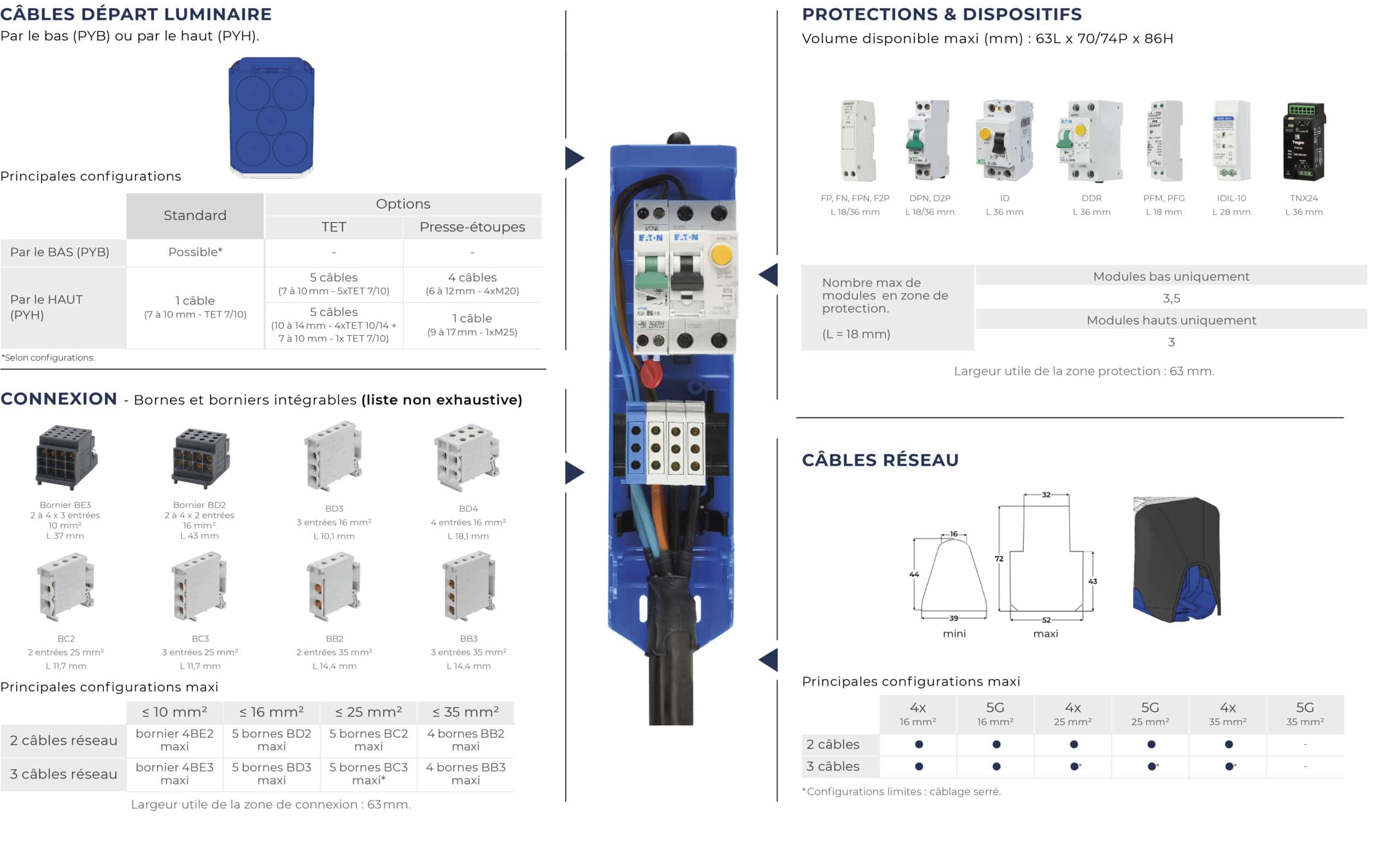

Capacité maxi :
- Jusqu’à 2 câbles réseau 5G25 mm² ou 4×35 mm².
- Jusqu’à 3 câbles réseau 5G16 mm² ou 4×25 mm².
- Jusqu’à 4 câbles luminaire 3G2,5 mm² rigide.
Enveloppe :
- Polycarbonate, autoextinguible. Membrane IP54 : TEP (élastomère).
- IP44/IP54 selon IEC 60529 (boîtier ouvert : IP2X).
- IK08 selon EN 62262.
- Classe 2 (peut aussi être livré avec borne de terre isolée).
- De -40°C à +130°C.
Normes produits :
- EN 61439-2.
Norme d’installation :
- NF C17-200 et guides associés.
Couleur standard :
- Bleu
- Autres couleurs : nous consulter.
Fixation :
- Patte d’accroche 1 ou 2 crochets.
- Possible sur rail vertical par vis M6.
En option :
- Membrane IP54
- Bornier : repérage des bornes pour facilité de maintenance.
Livraison :
- Précâblé avec fils silicone haute température et embouts sertis.
- Livré avec étiquettes de configuration et collier de serrage des câbles.
