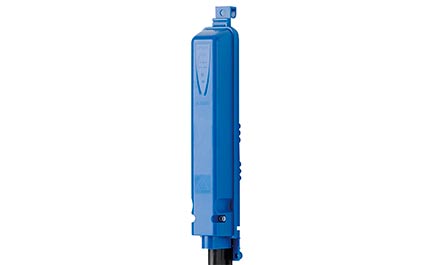

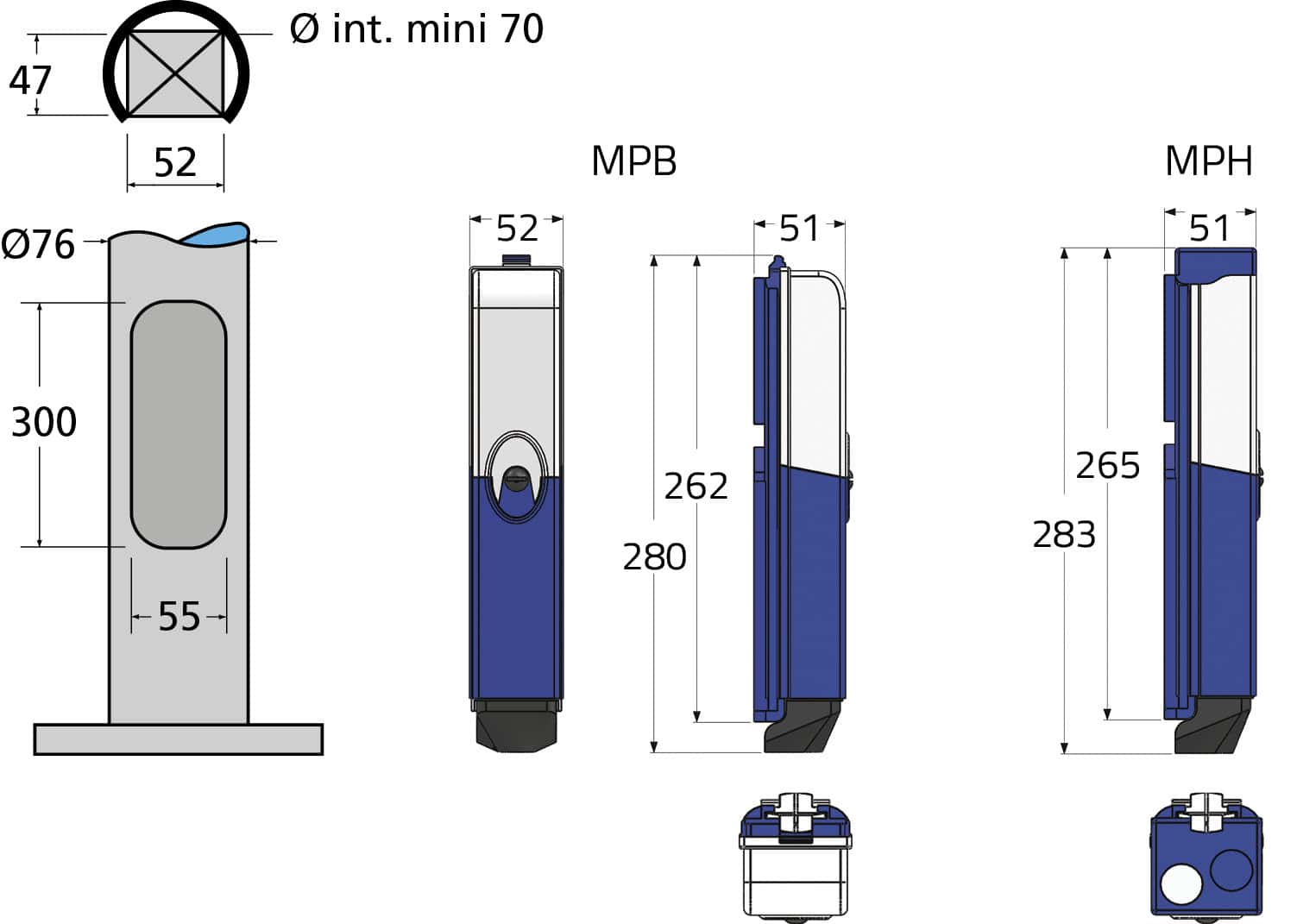

La référence du coffret pied de candélabre, pour mâts de très faibles sections : Ø int. 70 mm mini.
Le Minipak permet de raccorder jusqu’à 3 câbles réseau de 10 mm² ou 2 câbles réseau de 16 mm² et 2 câbles luminaire.
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Couvercle bas facile à emboîter pour maintenance sécurisée au niveau des protections.
Cône souple de protection, pour l’introduction frontale des câbles d’alimentation.
Avantages
Très faible encombrement.
Borniers extractibles, avec plot de centrage et fixation par vis.

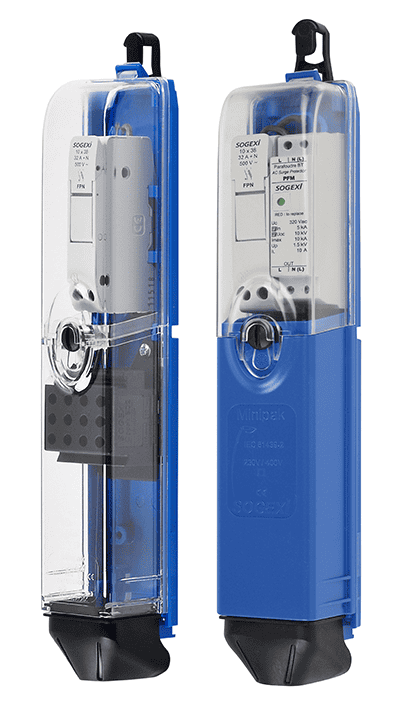

Couvercle haut transparent, pour visualisation et accès aux protections.
Fermeture centrale par vis ¼ tour imperdable.
Patte de fixation sur barrette, réglable sans outil sur 110 mm, avec accrochage avant ou arrière.

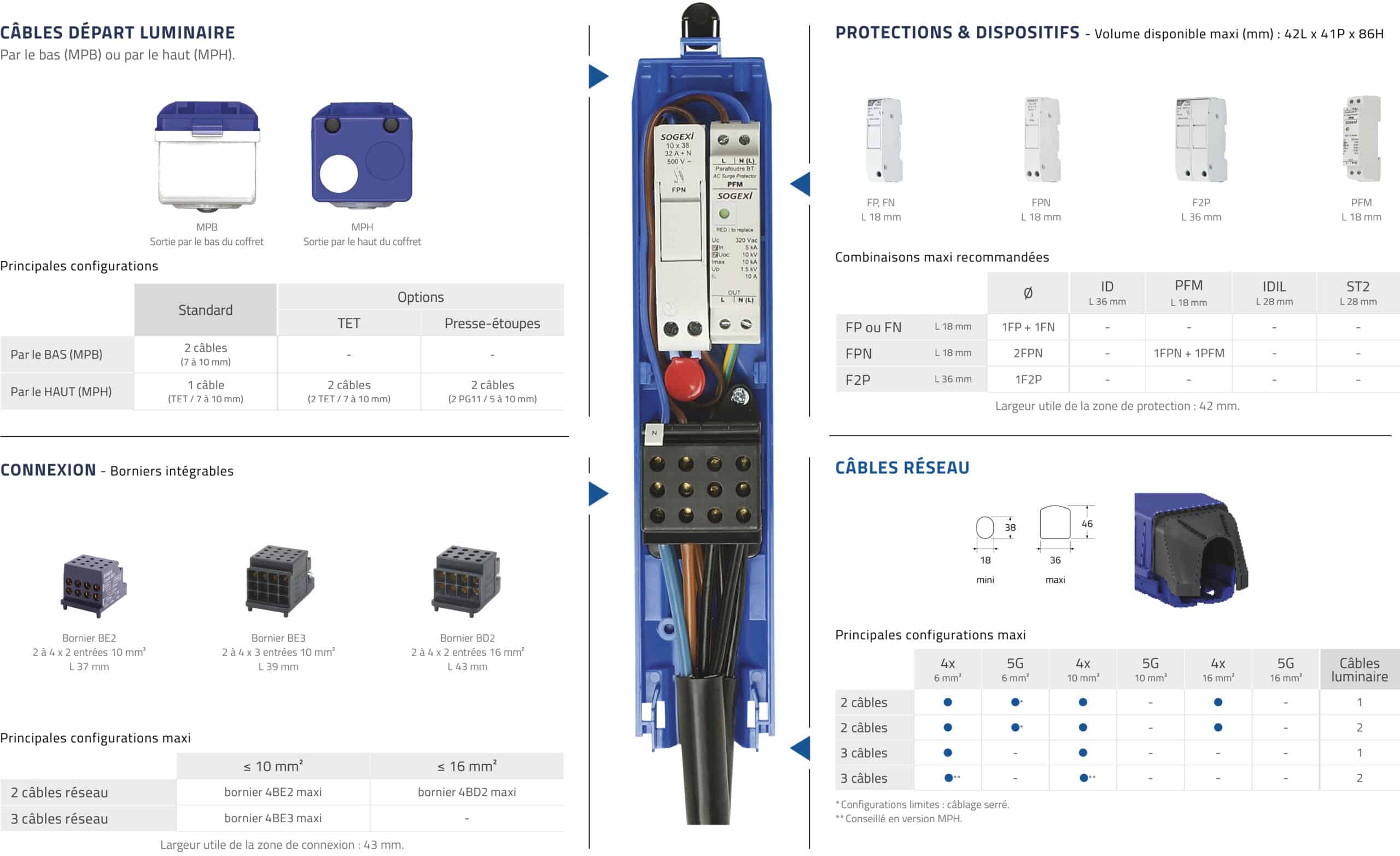

Caractéristiques techniques
Capacité maxi :
- Jusqu’à 3 câbles réseau 10 mm².
- Jusqu’à 2 câbles réseau 16 mm².
- Jusqu’à 2 câbles luminaire 3G1,5 mm² rigide.
Enveloppe :
- Polycarbonate, autoextinguible.
- IP44 selon IEC 60529 (boîtier ouvert : IP2X).
- IK08 selon EN 62262.
- Classe 2 (peut aussi être livré avec borne de terre isolée).
Normes produits :
- EN 61439-2.
Normes d’installation :
- NF C17-200 et guides associés.
Couleur standard :
- Bleu et beige.
- Autres couleurs : nous consulter.
Fixation :
- Patte d’accroche 1 ou 2 crochet.
- Possible sur rail vertical par vis M6.
En option :
- Bornier : repérage des bornes pour facilité de maintenance.
Livraison :
- Précâblé avec fils silicone haute température et cosses serties.
- Livré avec cartouches fusibles et étiquettes de configuration.
