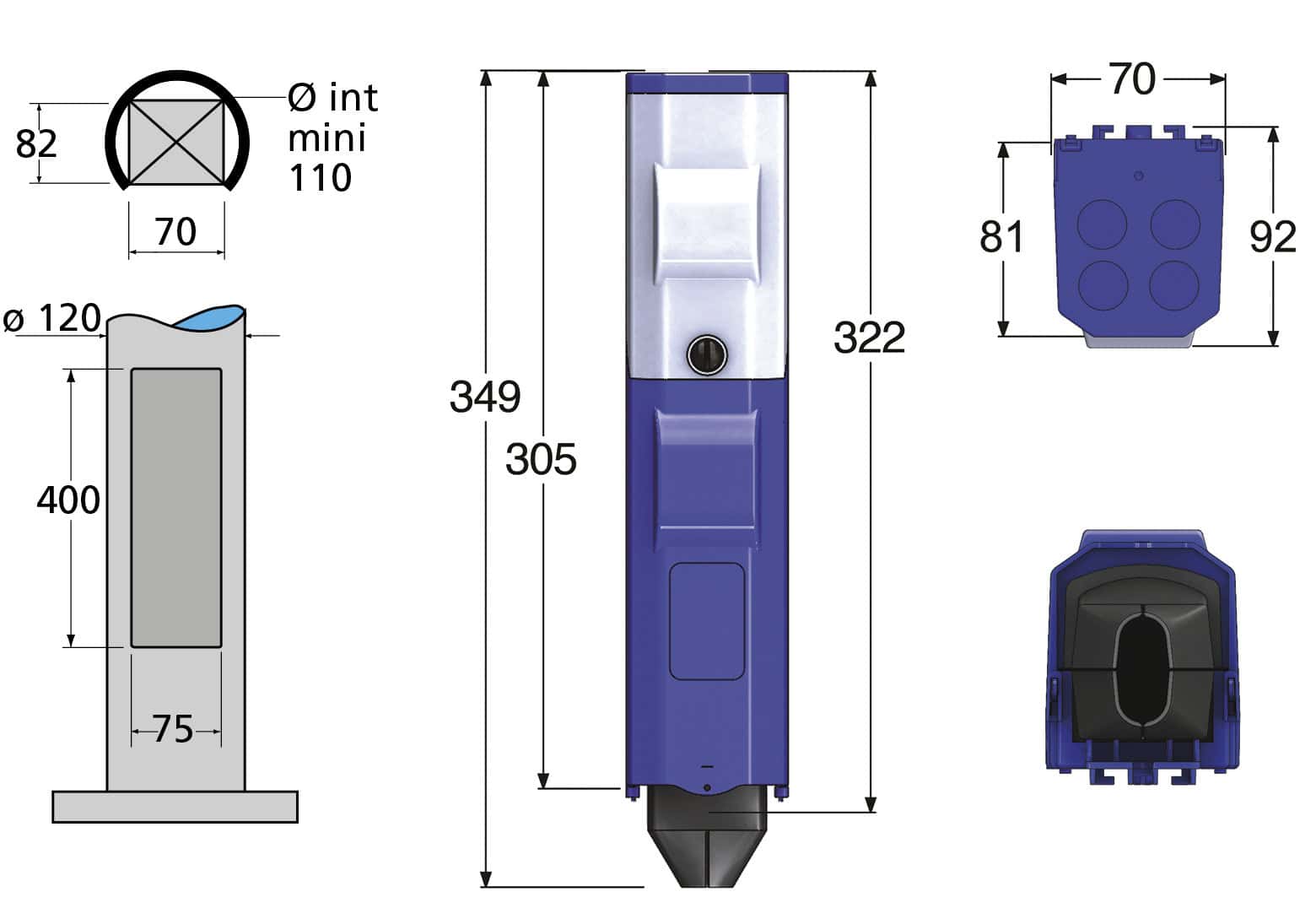

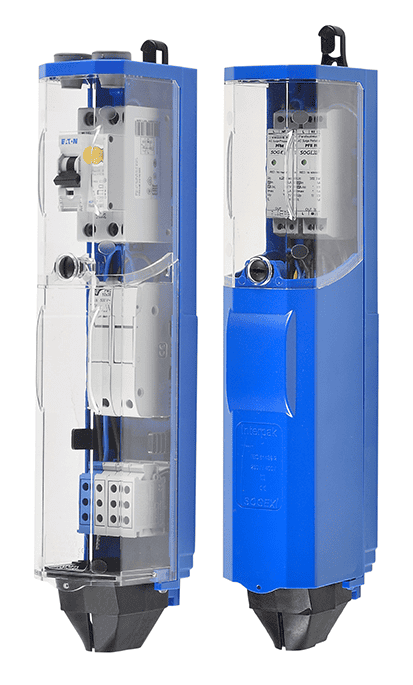

Le coffret de candélabre conçu avec 3 étages pour accroître la capacité d’accueil dans des mâts de diamètre intérieur mini 110 mm.
Interpak permet d’accueillir jusqu’à 2 câbles réseau 35 mm² ou 3 câbles réseau 25 mm² et 4 câbles luminaire.
Cône de protection permet l’introduction frontale des câbles d’alimentation.
Support intermédiaire additionnel, pour l’adjonction de fonctions.
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Deux couvercles indépendants pour ouverture facile même lorsque le coffret est décalé par rapport à la porte.
Couvercle bas clipsé sur le fond du boitier pour maintenance sécurisée.
Avantages
Support bornier extractible sans outil et réglable sur 80 mm par crémaillères, pour une connexion facile et une maintenance rapide sur site.
Couvercle haut transparent, pour contrôle visuel et accès aux protections.
Fermeture par vis ¼ de tour imperdable.
Accrochage par patte de fixation sans outil réglable sur 110 mm ou par vis M6.
Caractéristiques techniques

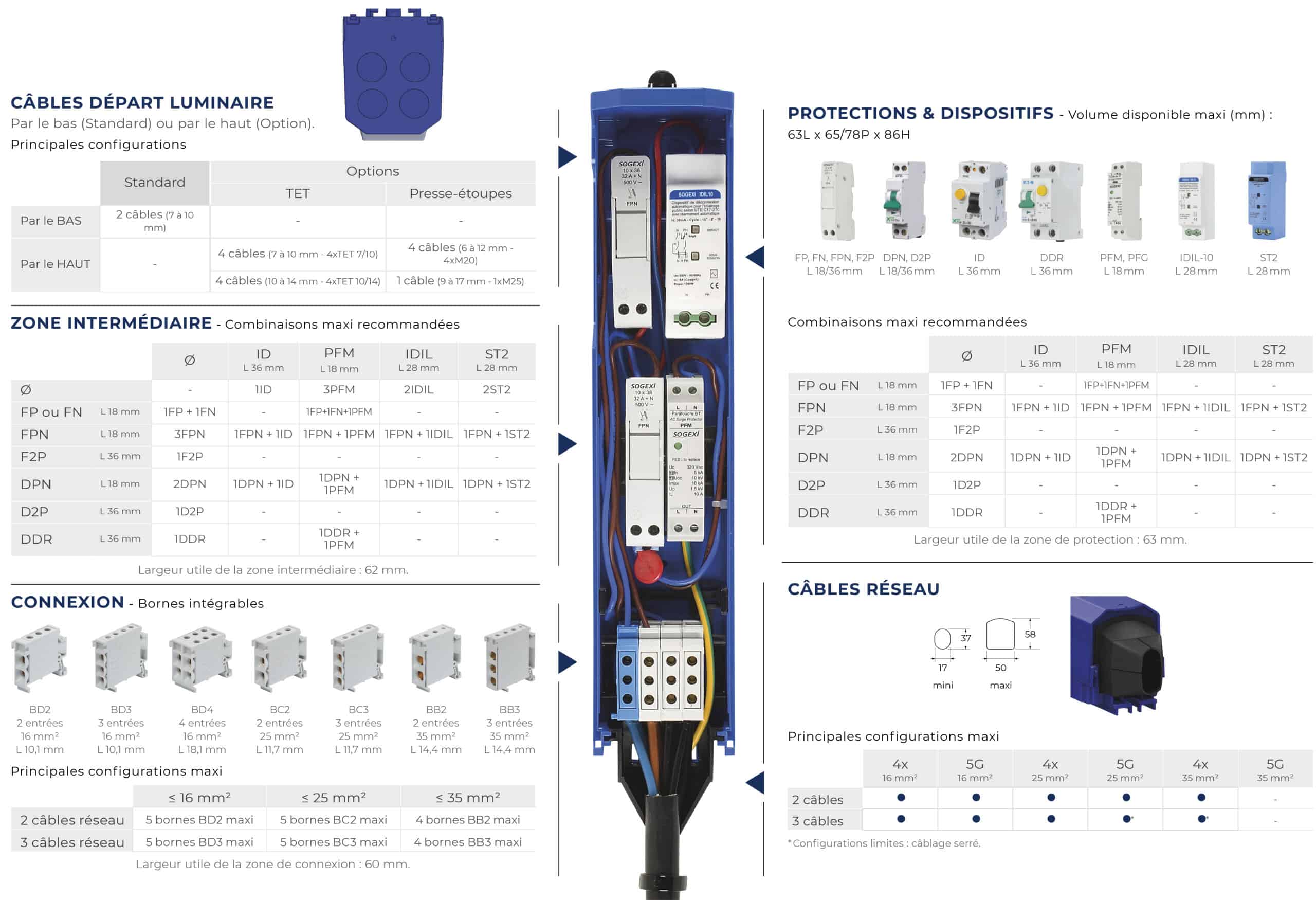

Capacité maxi :
- Jusqu’à 2 câbles réseau 5G25 mm² ou 4×35 mm².
- Jusqu’à 3 câbles réseau 5G16 mm² ou 4×25 mm².
- Jusqu’à 4 câbles luminaire 3G2,5 mm² rigide.
Enveloppe :
- Polycarbonate, autoextinguible.
- IP44 selon IEC 60529 (boîtier ouvert : IP2X).
- IK08 selon EN 62262.
- Classe 2 (peut aussi être livré avec borne de terre isolée).
- De -40°C à + 130°C.
Normes produits :
- EN 61439-2.
Norme d’installation :
- NF C17-200 et guides associés.
Couleur standard :
- Bleu
- Autres couleurs : nous consulter.
Fixation :
- Patte d’accroche 1 ou 2 crochets.
- Possible sur rail vertical par vis M6.
En option :
- Bornier : repérage des bornes pour facilité de maintenance.
Livraison :
- Précâblé avec fils silicone haute température et cosses serties.
- Livré avec cartouches fusibles, étiquettes de configuration et collier de serrage des câbles.
