Le coffret de candélabre entièrement dédié à l’éclairage intelligent pour des mâts de diamètre intérieur mini 84 mm*.

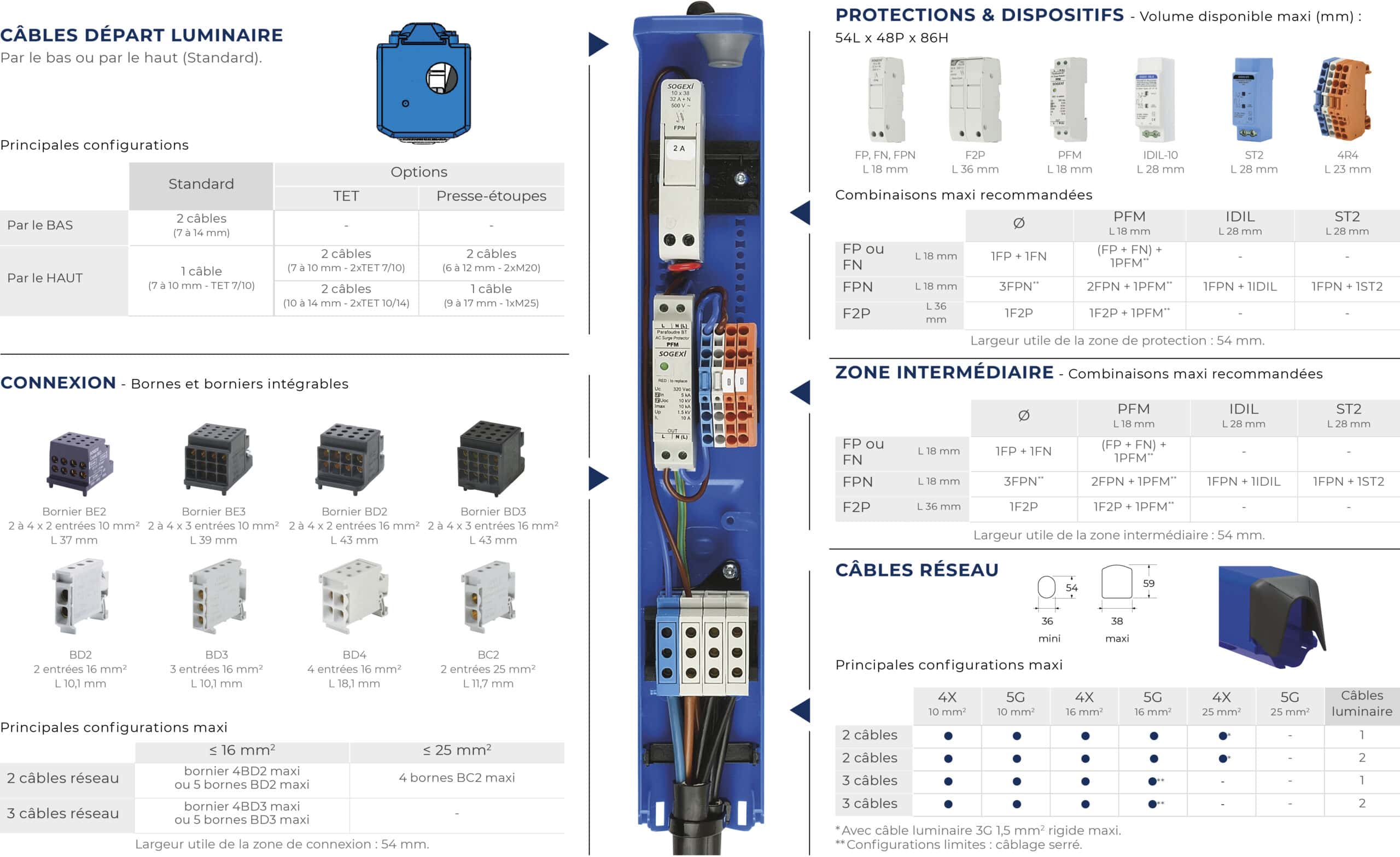

Le Citypak permet de raccorder jusqu’à 2 câbles réseau 25 mm² ou 3 câbles réseau 16 mm² et 2 sorties câbles luminaire.
Jusqu’à 4 fonctions en même temps (raccorder, protéger, gérer et détecter) : une modularité et une évolutivité au service de l’éclairage intelligent.
Bords latéraux dégagés et fond rigidifié pour faciliter le raccordement.
Couvercle bas facile à emboîter pour une maintenance sécurisée au niveau des connexions.
Cône souple de protection, pour l’introduction frontale des câbles d’alimentation.
* Si rail vertical (rail-C) : Ø int mini 89 mm.
Avantages
Trois étages d’accueil : la plus grande capacité d’accueil sur le marché des petits mâts.
Long couvercle haut transparent, pour visualisation et accès aux deux étages de protections.
Fermeture centrale par vis ¼ tour imperdable.
Patte de fixation, réglable sans outil sur 170 mm, avec accrochage arrière.
Caractéristiques techniques
Capacité maxi :
- Jusqu’à 2 câbles réseau 4×25 mm².
- Jusqu’à 3 câbles réseau 5G16 mm².
- Jusqu’à 2 câbles luminaire 3G2,5 mm².
Enveloppe :
- Polycarbonate, autoextinguible.
- IP44 selon IEC 60529 (boîtier ouvert : IP2X).
- IK08 selon EN 62262.
- Classe 2.
- De -40°C à +130°C.
Normes produits :
- EN 61439-2.
Norme d’installation :
- NF C17-200 et guides associés.
Couleur standard :
- Bleu
- Autres couleurs : nous consulter.
Fixation :
- Patte d’accroche 1 crochet.
- Possible sur rail vertical par vis M6.
En option :
- Bornier : repérage des bornes pour facilité de maintenance.
Livraison :
- Pré-câblé avec fils silicone haute température et cosses serties.
- Livré avec cartouches fusibles, étiquettes de configuration et collier de serrage des câbles.
