Le Lumipak LDX a été spécifiquement développé pour la connexion et la protection des
illuminations, de la sonorisation, des caméras
de vidéoprotection, des bornes Wifi… en façade.
Intègre tous formats de protection, dispositifs
et bornes.
Couvercle à charnière avec : ouverture maxi
à 120°, ouverture bloquée à 90°, capotage
intégral du bas du coffret, chicane d’étanchéité
additionnelle et plan de joint enveloppant.
Fermeture par vis et clipsage additionnel.
Passage et maintien des fils sous le rail DIN
et languette de maintien pour la fermeture facile
du couvercle.

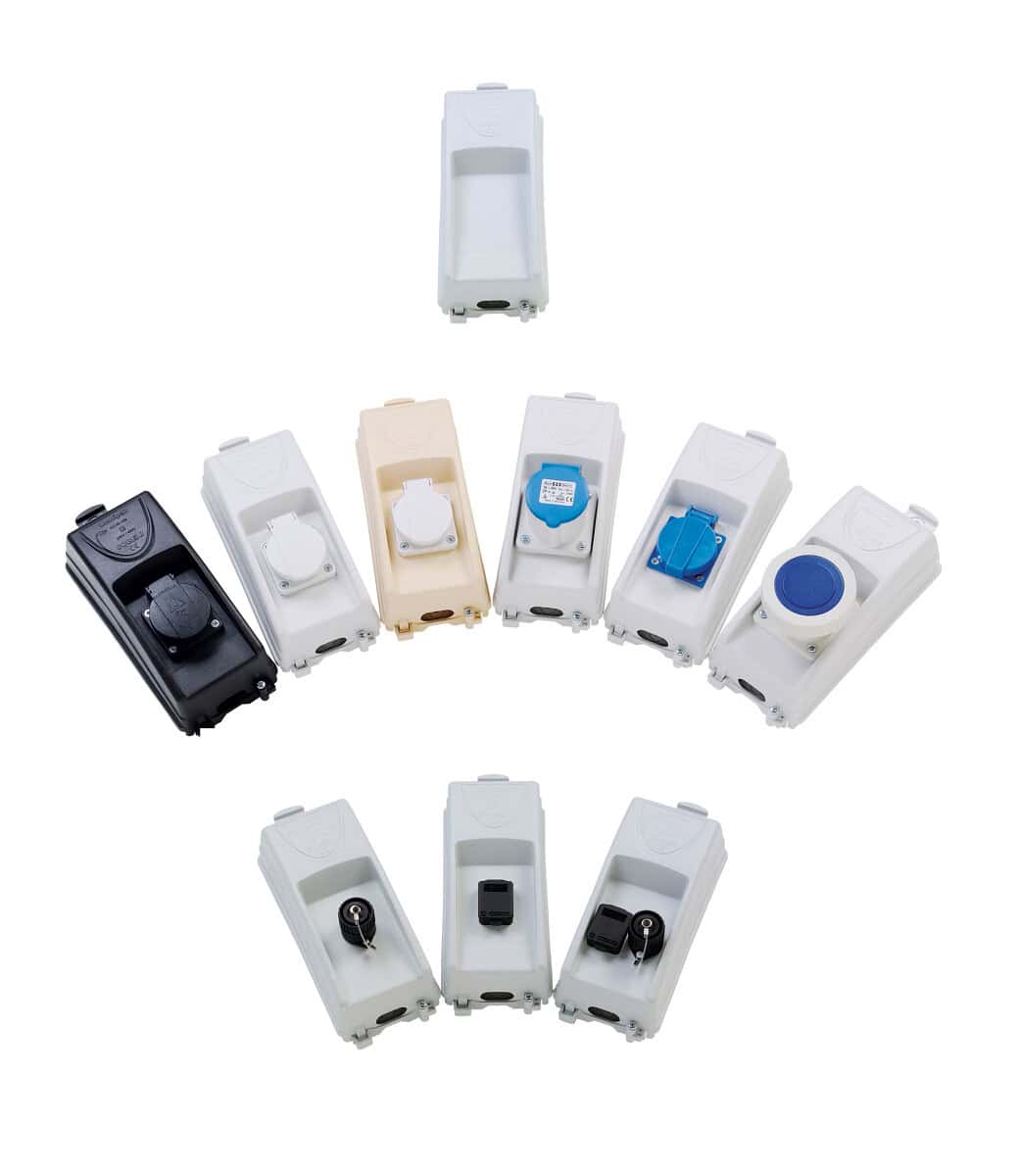

Lumipak LDX :
Sans prise de courant ni connecteur, permet la connexion au sein
même du boitier.
Couleur : Gris

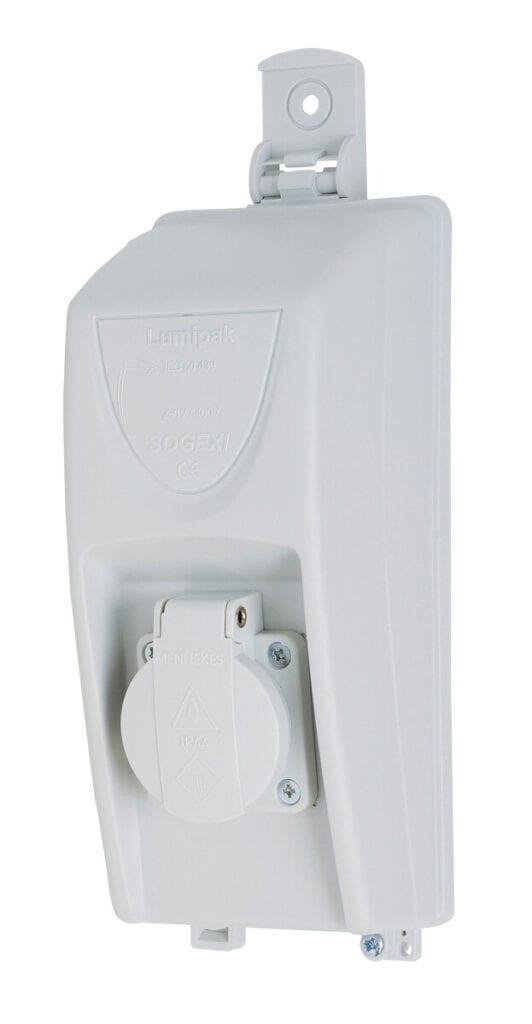

Lumipak LDXP :
Avec prise de courant, offre toute une gamme de brochages, adaptés
à chaque type d’application et aux différents standards européens.
Couleur : Gris, Crème, Noir.
Lumipak LDXC :
Avec connecteurs, se décline à partir de plusieurs connecteurs standards :
- Hirschmann: alimentation ou sonorisation.
- XLR-3 pôles : sonorisation.
- RJ45 : vidéo protection ou communication.
Couleur : Gris.
Avantages
Design.
Nombreuses fonctionnalités pour gagner en temps d’installation et de maintenance.
Base ultra fonctionnelle : grand espace intérieur pour faciliter le câblage sur site, serre-câble “guillotine” pour une étanchéité optimale.
Oreillettes additionnelles pour cadenas et scellés.
Caractéristiques techniques

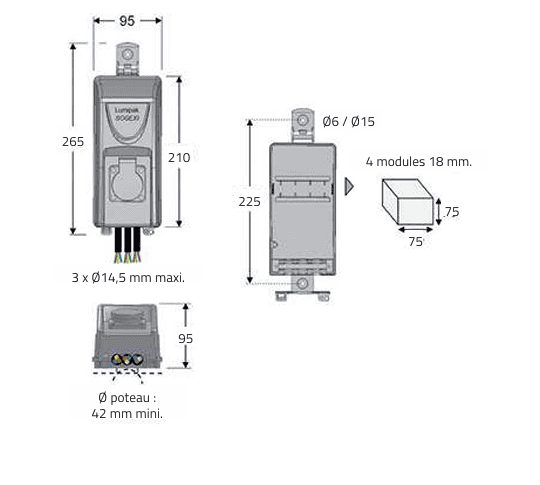

Capacité maxi :
- Jusqu’à 3 câbles Ø14,5 mm (3G2,5 mm²), par le bas du boîtier après découpe guidée du couvercle et de la base.
Fixation :
- Par feuillard (20 mm).
- Par vis M6 : tirefond standard EDF, entraxe 225 mm.
Enveloppe :
- Polypropylène copolymère, traité anti-UV, autoextinguible.
- IP44 selon IEC 60529 (boîtier ouvert : IP2X).
- IK08 selon EN 62262.
- Classe 2 (peut aussi être livré
avec borne de terre isolée).
Seul le LDXP n’est pas Classe 2. - De -40°C à +130°C
Normes et produits :
- EN 60439-2.
Normes d’installation :
- NF C17-200 et guides associés
Couleurs standards :
- Beige, gris, noir.
- Protection des prises de courant et connecteurs par DDR-30mA
