Le nouveau coffret façade universel, pour recevoir de nombreux formats de protections, dispositifs et bornes.
Le coffret Lumipak LD associe ainsi esthétisme et capacité d’intégration.
Couvercle à charnière avec : ouverture maxi à 120°, ouverture bloquée à 90°, capotage intégral du bas du boitier, chicane d’étanchéité additionnelle et plan de joint enveloppant.
Serre-câble imperdable avec 2 vis pour un meilleur maintien dans le temps.

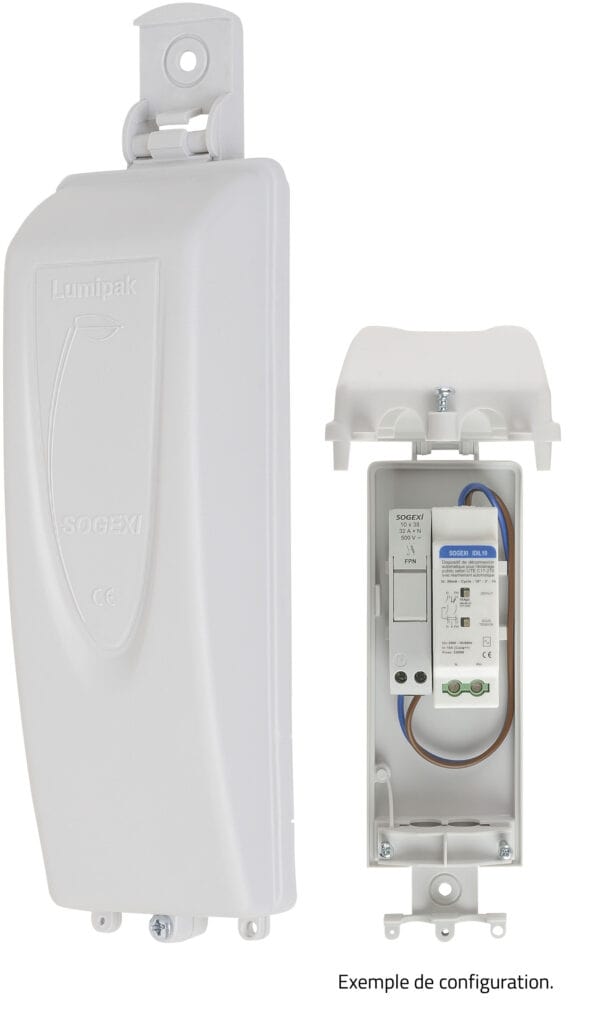

Passage et maintien des fils sous le rail DIN et languette de maintien pour la fermeture facile du couvercle.
Avantages
Design.
Nombreuses fonctionnalités pour gagner en temps d’installation et de maintenance.
Base ultra fonctionnelle : grand espace intérieur pour faciliter le câblage sur site, serre-câble “guillotine” pour une étanchéité optimale.
Oreillettes additionnelles pour cadenas et scellés.
Caractéristiques techniques

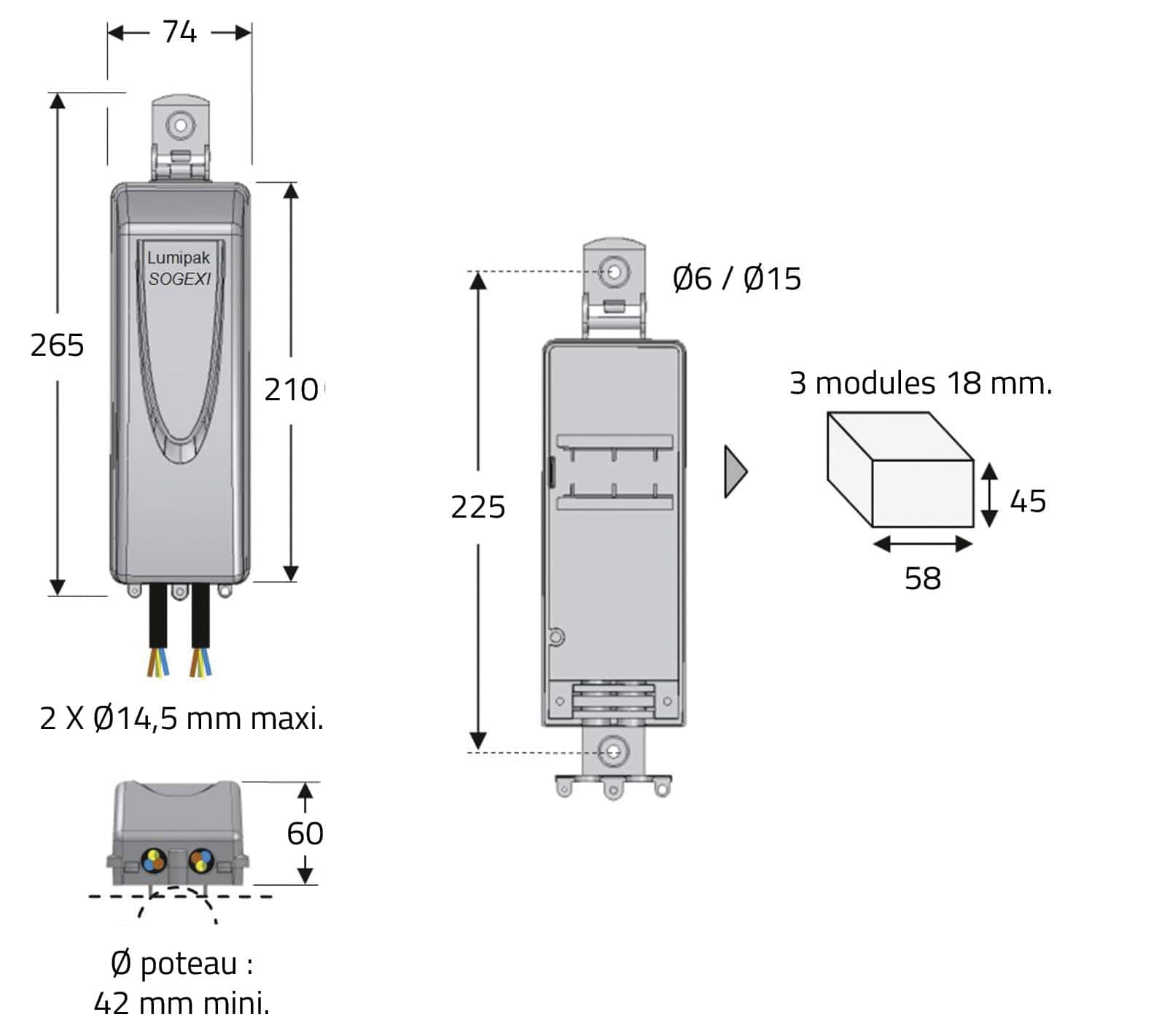

Capacité maxi :
- Jusqu’à 2 câbles Ø14,5 mm (3G2,5 mm²), par le bas du boîtier.
Fixation :
- Par feuillard (20 mm).
- Par vis M6 : tirefond standard EDF, entraxe 225 mm.
Enveloppe :
- Polypropylène copolymère, traité anti-UV, autoextinguible.
- IP44 selon IEC 60529 (boîtier ouvert : IP2X).
- IK08 selon EN 62262.
- Classe 2 (peut aussi être livré avec borne de terre isolée).
- De -40°C à +130°C.
Normes et produits :
- EN 60439-2.
Normes d’installation :
- NF C17-200 et guides associés.

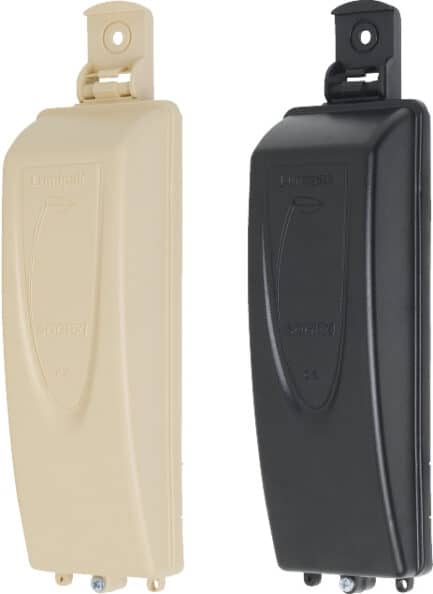

Couleurs standards :
- Beige, gris, noir.
- Peinture au RAL client : nous consulter.
