Le poste local de télégestion SOFREL S4W est conçu pour répondre aux nouveaux besoins des exploitants de réseaux d’eau. Au-delà du produit industriel compact, connecté et robuste, c’est une solution complète de management de réseau de télégestion qui est proposée.
Sa simplicité de mise en œuvre et d’utilisation par des logiciels graphiques et conviviaux facilite au maximum le quotidien des utilisateurs. La pérennité des solutions SOFREL permettra à ce nouveau poste local de télégestion d’être déployé sans impact dans les réseaux de télégestion SOFREL existants.
SOFREL S4W et son écosystème font entrer la télégestion dans une nouvelle ère, la télégestion 4.0
Des équipements compacts au design industriel

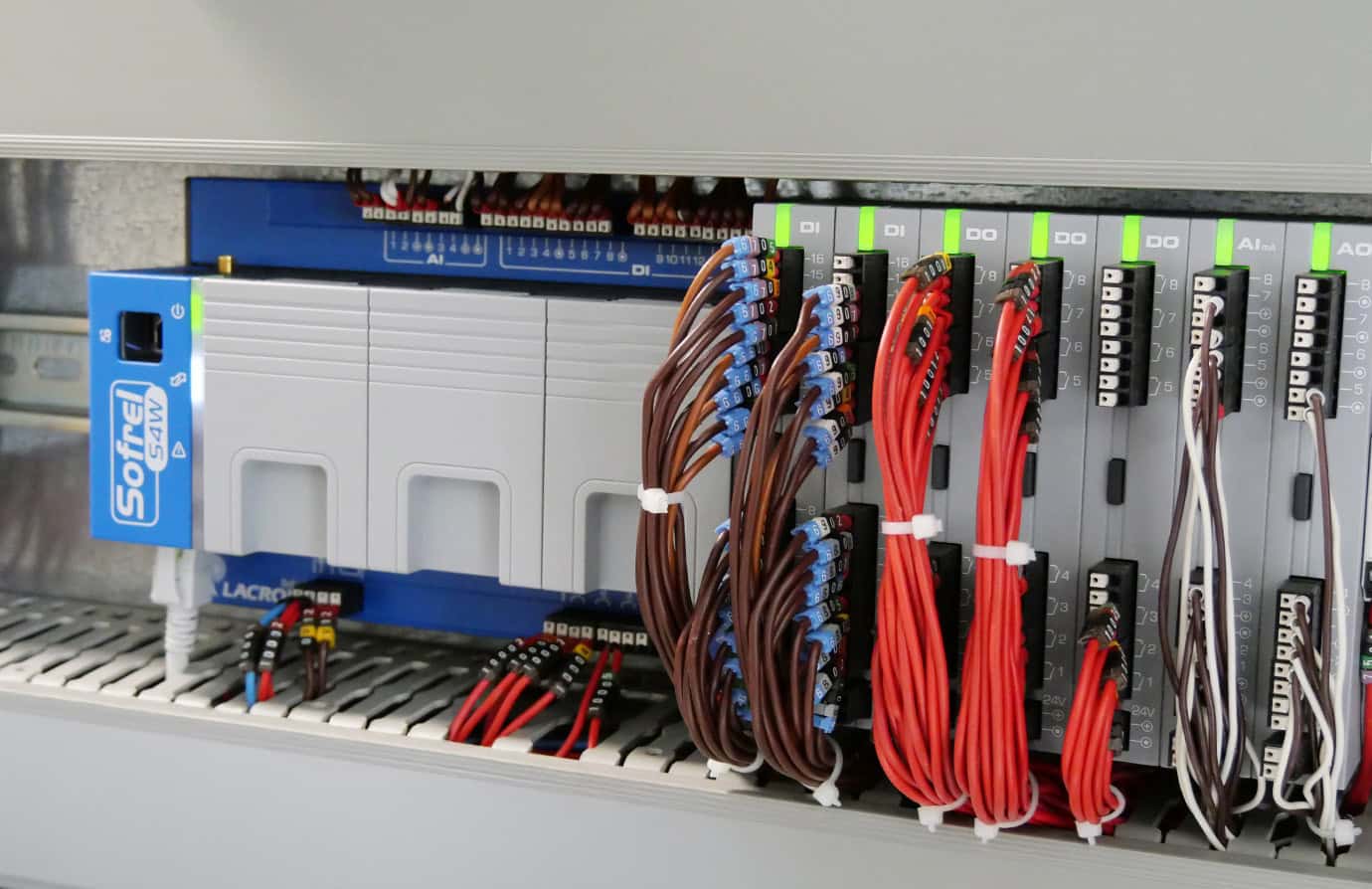

Les postes locaux S4W, compacts et robustes, ont tous la même architecture hardware. Ils intègrent un modem 2G/3G/4G et un port Ethernet. Il est possible d’ajouter en façade des modules de communication complémentaires (radio, RS485, RS232…) ainsi que des modules d’extension I/O pour étendre le nombre d’entrées / sorties.

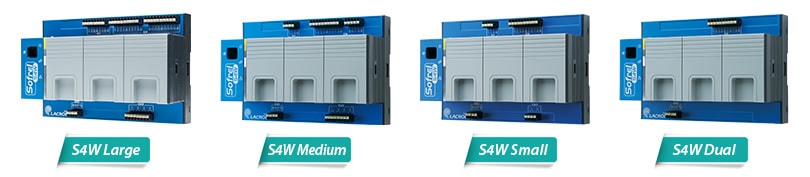

La distinction s’opère pour l’essentielle au niveau du nombre d’I/O qu’ils intègrent dans leur boîtier :
- SOFREL S4W Small : 8DI, 2AI, 2DO
- SOFREL S4W Medium : 12DI, 2AI, 4DO + 2 modules d’extension I/O possible
- SOFREL S4W Large : 16DI, 4AI, 4DO + 10 modules d’extension I/O possible
- SOFREL S4W Dual : 8DI
Installation et mise en œuvre simplifiées

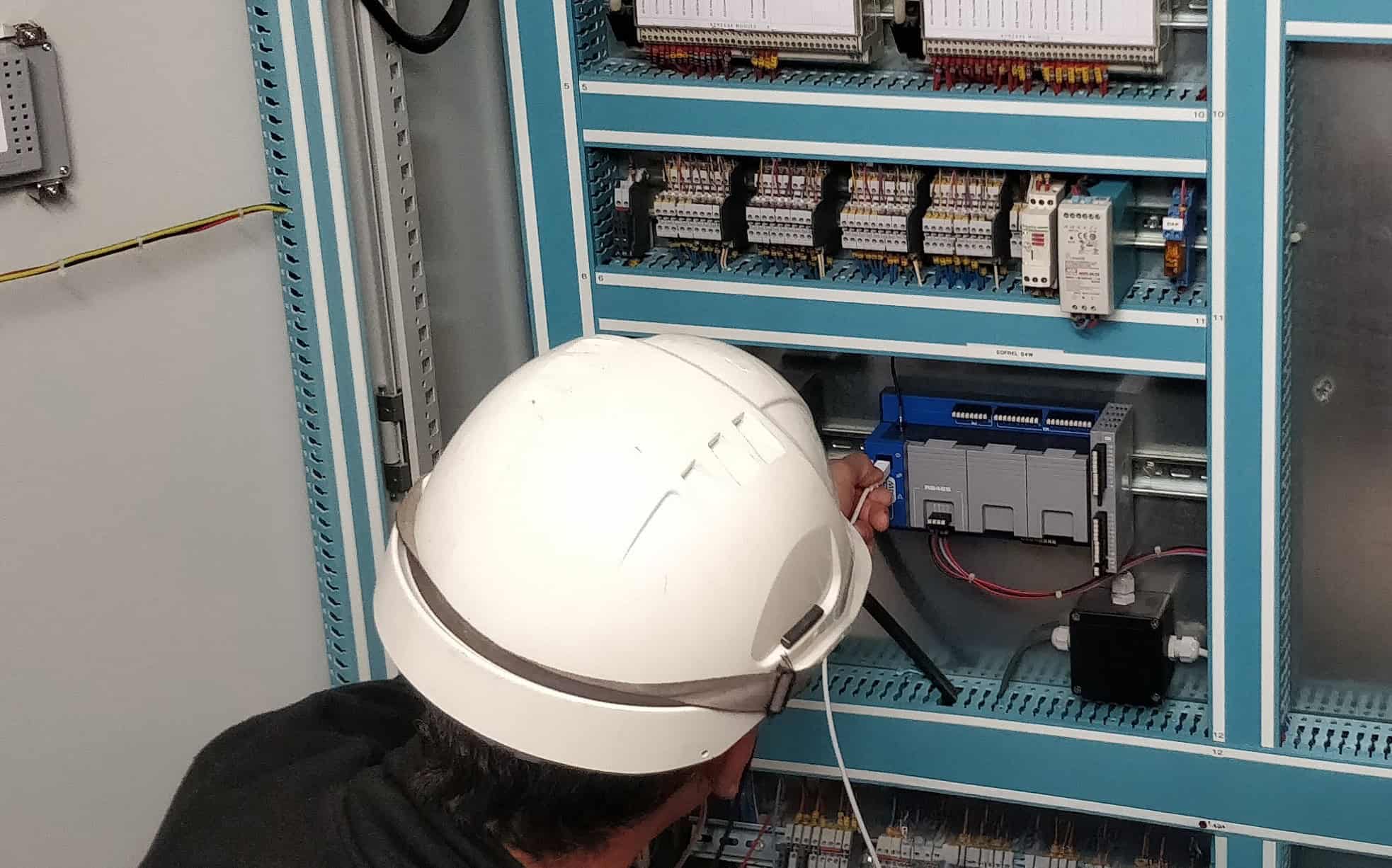

L’ergonomie de S4W s’apprécie dès son installation dans une armoire électrique : encombrement réduit, câblage facilité par un marquage intuitif et des borniers débrochables à ressort… Le montage sur rail DIN avec reprise de terre automatique facilite également l’installation de S4W. La téléalimentation des capteurs de courant 4-20mA s’effectue directement par les Entrées Analogiques (AI) de S4W. La configuration des E/S se fait intégralement par logiciel (pas de cavaliers à positionner sur les cartes).
L’utilitaire S4W-Tools permet un paramétrage extrêmement simple et convivial. L’environnement graphique représentant le produit et l’ensemble de ses modules est fort appréciable. Les nombreux assistants logiciels (autocontrôle des paramètres, bandeau dynamique d’erreurs…) guident pas à pas l’utilisateur. Les configurations peuvent s’importer ou s’exporter via un fichier compatible Excel.
Spécifiquement conçu pour les exploitants d’eau, les S4W intègrent de nombreuses fonctions métiers évitant de recourir à des programmations ou paramétrages complexes. Ils proposent des fonctions dédiées « télégestion eau » telles que : bilans de fonctionnement, automatisme postes de relevage, calendriers, report d’alarmes, liaisons intersites, horodatage des données à la source, badges…

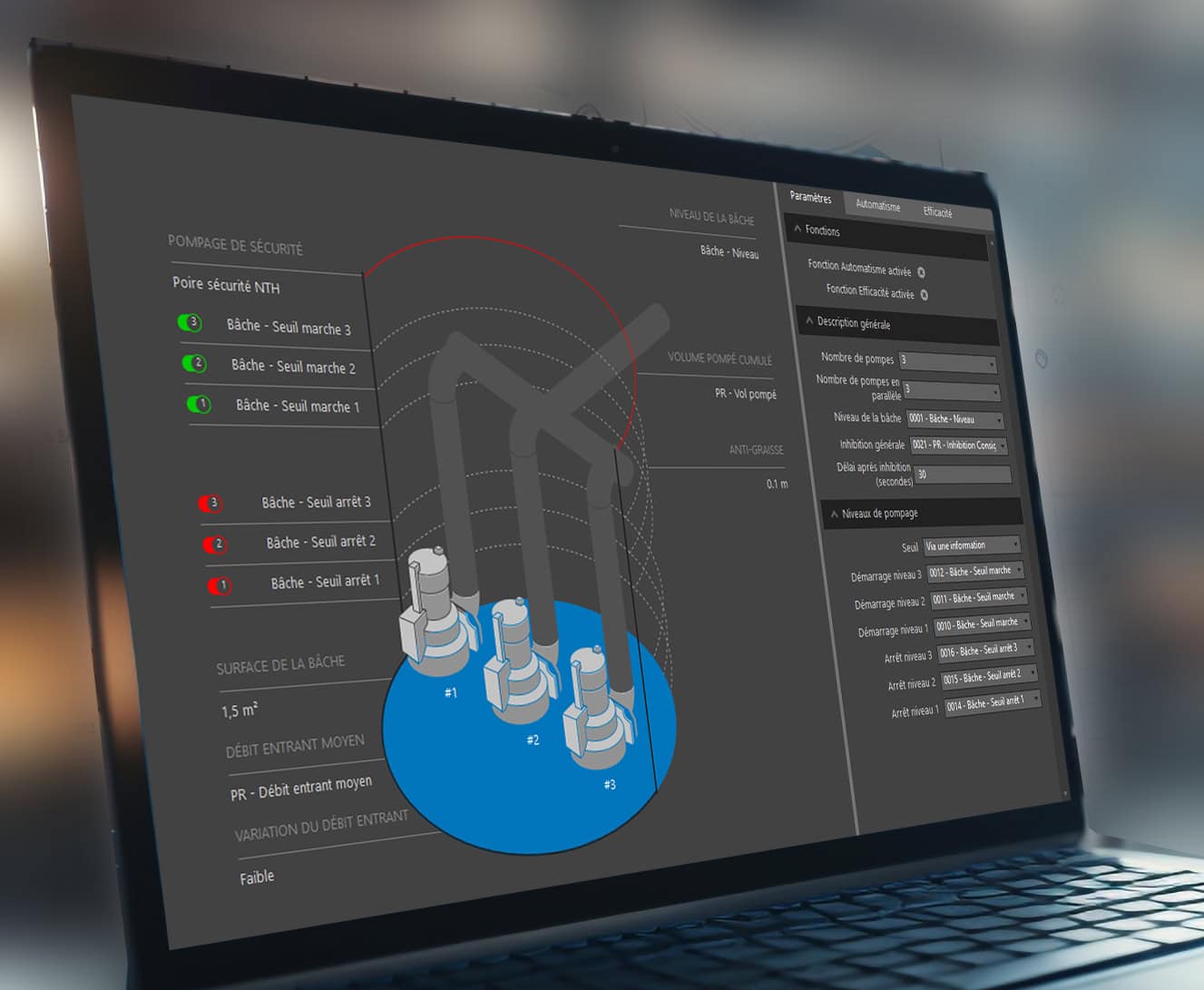

Configuration graphique du poste de relevage
La configuration s’effectue très simplement depuis une vue représentant le poste de relevage. L’automatisme de pompage (2 à 4 pompes) est intégralement géré par SOFREL S4W (commande pompage, séquencement des pompes, décalage anti-anneau de graisse et anti-dépôt…). S4W suit l’efficacité du pompage en enregistrant les temps de marche et les débits moyen de chaque pompe. Grâce à ses calculs, il détecte les pompes bouchées ou usées et informe l’exploitant de tout débordement.

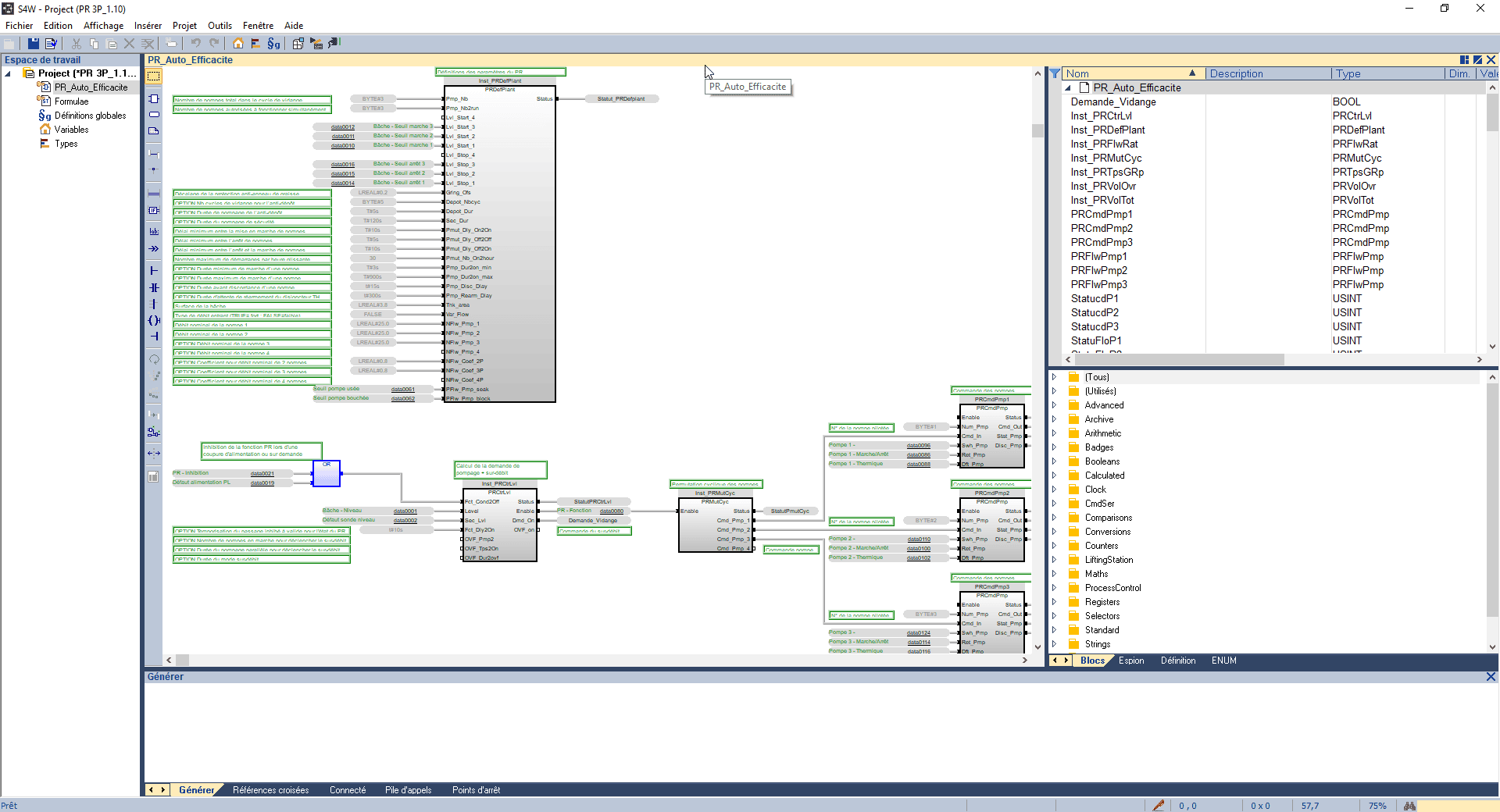

Un atelier d’automatisme complet pour s’adapter aux cas d’usages spécifiques
Au-delà de ses fonctions dédiées eau, SOFREL S4W comprend également un atelier d’automatisme très complet. Ce module s’appuie sur des langages de programmation standard (ST, Ladder, Blocs fonctions, Grafcet) et dispose d’une importante librairie de fonctions systèmes et métiers ainsi qu’une large palette d’outils de mise au point.

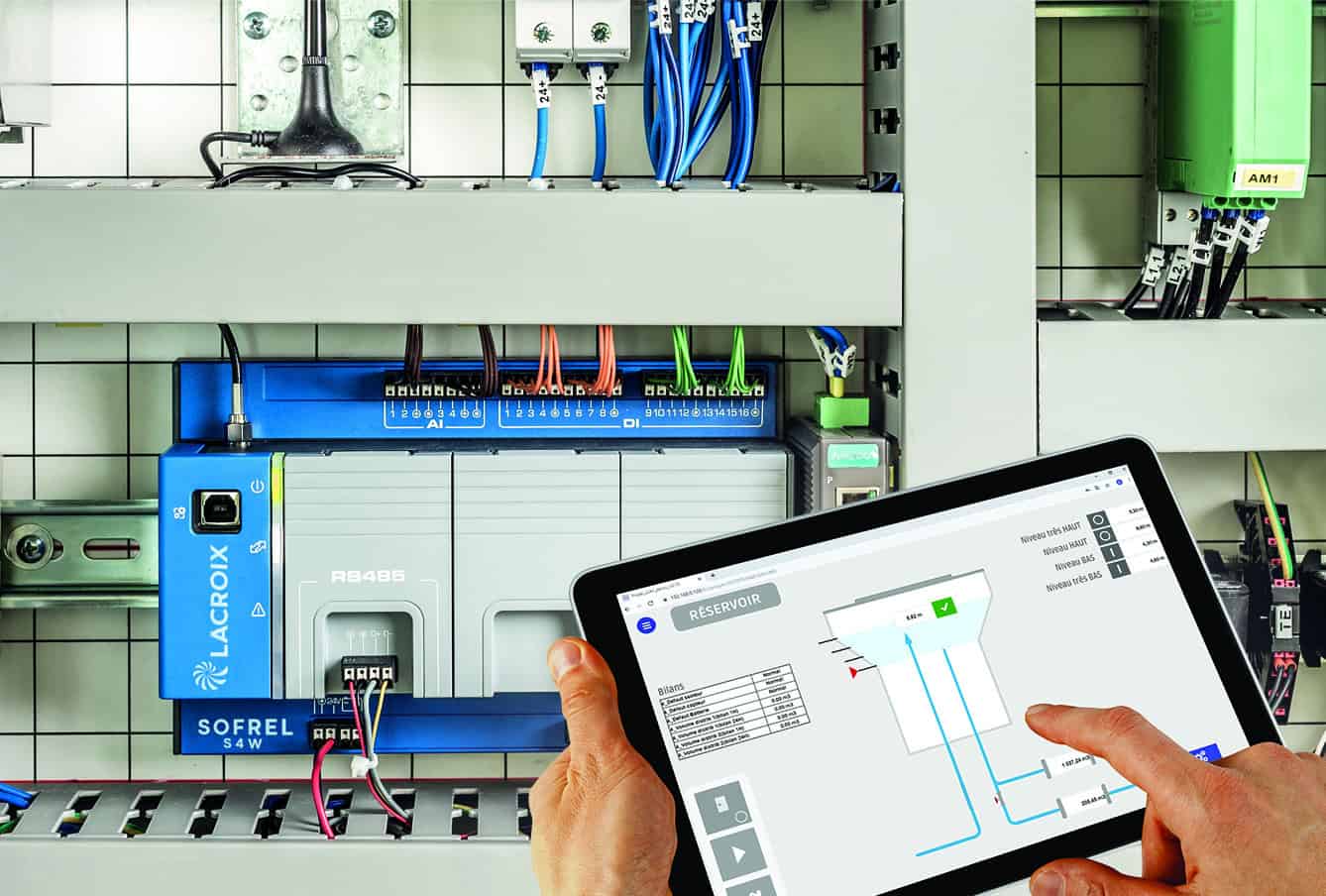

Un serveur web HTML5 embarqué pour l’exploitation de son poste local de télégestion en toute simplicité
Le serveur web Plug & Play (HTML5 et responsive) permet aux utilisateurs d’accéder de façon sécurisée aux données de leur S4W depuis n’importe quel terminal (smartphone, tablette ou PC).
Ils peuvent suivre et acquitter les alarmes et régler les consignes à distance grâce au navigateur web.
Des synoptiques animés peuvent être définis dans chaque SOFREL S4W avec la possibilité de naviguer entre les synoptiques. Le serveur web donne accès à des courbes d’informations dynamiques et zoomables pour faciliter la visualisation des données et des événements.

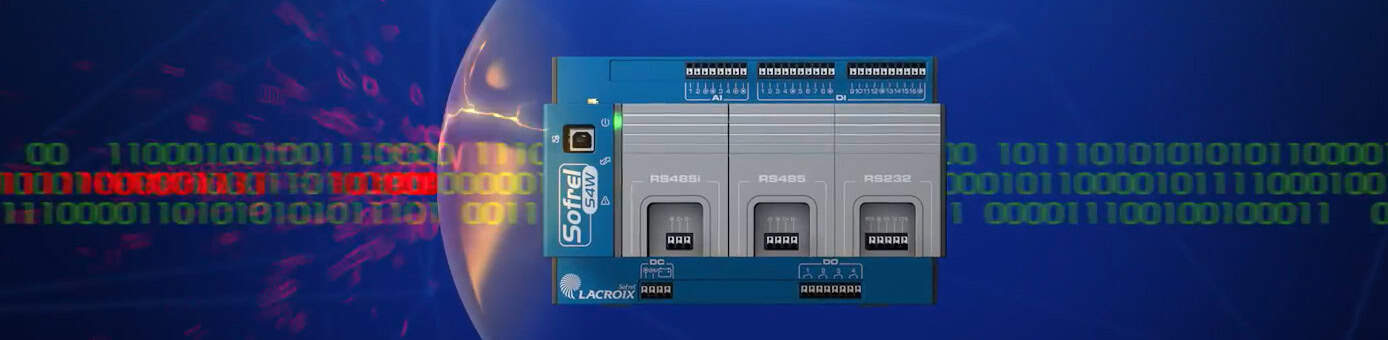

La cybersécurité intégrée au cœur de la solution
Dans un contexte où les réseaux d’eau deviennent toujours plus connectés, la cybersécurité n’est plus une option, mais une nécessité. Nativement intégrée au poste local de télégestion SOFREL S4W, la sécurité des données et des accès fait partie intégrante de la solution :
- Authentification des utilisateurs et des systèmes connectés
- Chiffrement des communications
- Certificats électroniques
- traçabilité complète des accès…
…tout a été pensé pour garantir l’intégrité des informations échangées et la protection des installations.
Cette approche s’appuie sur le serveur VPN SG4000, qui sécurise les connexions en amont, et sur la plateforme LX CONNECT, qui assure la gestion centralisée des utilisateurs, des droits d’accès et le suivi des versions logicielles. LX CONNECT gère également le renouvellement automatique des certificats via une PKI Microsoft, garantissant une conformité continue.
Avec SOFREL S4W, LACROIX propose une solution de télégestion 100 % IP, sécurisée et en temps réel, parfaitement adaptée aux exigences des exploitants de réseaux d’eau
