Meldungen und Befehle

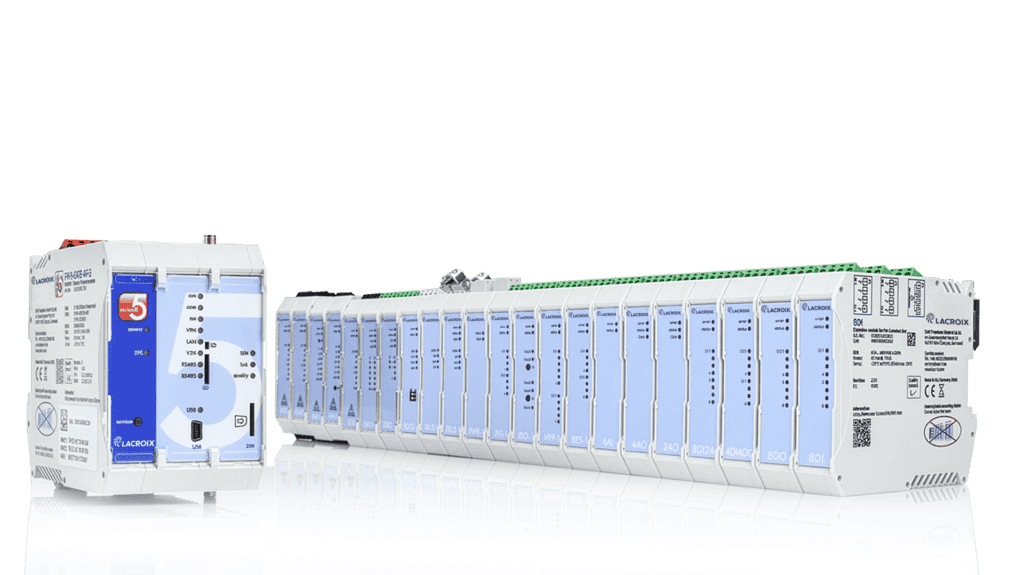

Für bestimmte Aufgaben kann es erforderlich sein, die Kapazität der Basiseinheiten der net-line FW-5 Produktfamilie nach Bedarf zu erweitern. Mit unseren Produkterweiterungen können – je nach Typ und Konstellation – bis zu 12 Erweiterungsmodule an eine Fernwirkeinheit angeschlossen werden. Basierend auf Ihren Anforderungen wählen Sie das passende Erweiterungsmodul für einen effizienten und zuverlässigen Betrieb.
Anschluss von Produkterweiterungen
Der sogenannte TBUS-Steckverbinder sorgt für die Kommunikation mit der Basiseinheit und gleichzeitig für die Spannungsversorgung der meisten Erweiterungsmodule. Dadurch ist der Anschluss komfortabel und unkompliziert. Reicht die Spannungsversorgung der Basisstation nicht aus, liefert das PWR-1 zusätzlich 2,8 A als Zusatzversorgung. Die TBUS Remote-I/O-Erweiterung ermöglicht zudem die Integration von Erweiterungsmodulen in entfernten Inseln mit eigener Spannungsversorgung.

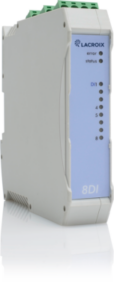

SAE 8DI
8 Meldungen
Digitale Weitbereichseingänge
± 24 bis 60 V DC ±20%
Gemeinsame Wurzel
Schaltschwelle 18 V DC, Erfassung 1 ms
Speisung: 85 mA je Modul

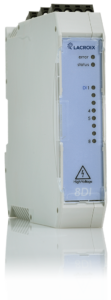

SAE 8DI-220
8 Digitale Eingänge / Meldungen,
±110 VDC / ±220 VDC
Gemeinsame Wurzel
Schaltschwelle 88 V DC, Erfassung 1 ms
Speisung: 85 mA je Modul

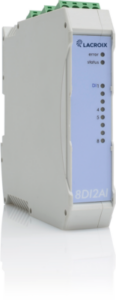

SAE 8DI2AI
8 Meldungen, Weitbereich 24 bis 60 V DC
Gemeinsame Wurzel
Schaltschwelle 18 V DC, Erfassung 1 ms
2 Messwerte 16 Bit multirange
±2,5 /±5 /±10 /±20 mA
over ow ±110%, Brummünterdrückung 50 Hz
Speisung: 120 mA je Modul

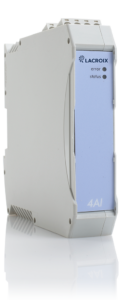

SAE 4AI
4 Messwerte 16 Bit
Multirange ±2,5 /±5 /±10 /±20 mA,
over ow ±110%
Brummunterdrückung 50 Hz,
Erfassung 100 ms
± 0,1% bei 5°C bis +55°C, max. Fehler ±0,25%
Kanalweise potentialgetrennt, 2-polig
Speisung: ca. 150 mA je Modul

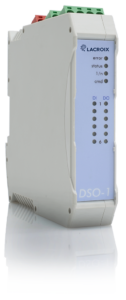

SAE DSO-1
6 Befehlsrelais 1,5-polig, bis 72 V DC
1 aus n, Außenkreisprüfung,
kaskadierbar für 6 Einzel-/3 Doppelbefehle,
2 Freigaberelais intern
6 Rückmeldungen 24 bis 60 V DC ±20%
Schaltschwelle 12 V DC, gemeinsame Wurzel
Speisung: max. 250 mA je Modul

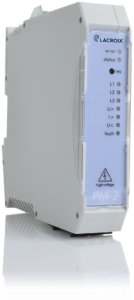

SAE PM-2 Leistungsmessklemme
Messung in MS-/NS-Netzen direkt /
über Wandler
Spannungen U1/U2/U3/UL-N bis 400 V AC
UL-L bis 690 V AC
Ströme I1/I2/I3/IN, 1 / 5 A, Frequenz ± 1 mHz
Außenleiterspannung, Leistung, Energie
Leistungsfaktor, Summen- und Mittelwerte
Speisung: max. 150 mA je Modul
SAE PM-2 1-R Leistungsmessklemme
Messung in MS-/NS-Netzen
über Rogowskispulen
Spannungen U1/U2/U3/UL-N bis 300 V AC
UL-L bis 480 V AC
Eingangswiderstand 1130 kΩ
Ströme I1/I2/I3/IN bis 4 kA
Messbereich 0 bis 400 mV sekundär
Eingangswiderstand 490 kΩ
Wirk-/Blind-/Scheinleistungen
Frequenzen, cos ϕ der Phasen
Speisung: max. 150 mA je Modul

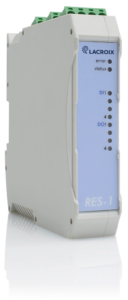

SAE RES-1 4 S0
4 S0 Impuls-/Zählereingänge, aktiv,
10 ms
2 Messwerte, 16 Bit multirange
±2,5 /±5 /±10 /±20mA
over ow ±110%, Erfassung 100 ms
4 Befehlsrelais, 72 V DC, 1 A bis 48 V DC
Kanalweise potentialgetrennt, 2-polig
Speisung: 400 mA je Modul

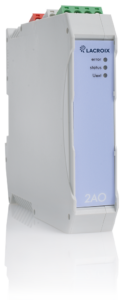

SAE 2AO
2 analoge Ausgänge, Sollwerte 16 Bit
Uni-/bipolar ±20 mA, Bürde max. 400 Ω
±0,1% /10 K auf Gesamtbereich
Kanalweise potentialgetrennt, 2-polig
Speisung: ca. 75 mA je Modul
Zusätzliche Versorgung 24 bis 60 V DC, max. 1,8 W
SAE FDP-1 Profibus-DP Slave
Feldbuskopplung Profibus-DP V0
Direkte Einbindung im Mengengerüst
max. 488 Bytes, typ. 1,5 MBit/s
Speisung: max. 260 mA je Modul

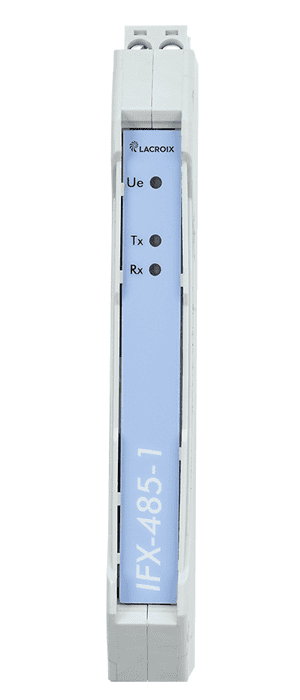

SAE IFX-485-1 RS-485 Konverter
Wandler RS-232 und RS-485
von RS-232 für FW-5/-GATE (X.101/V.24)
Patchkabel 15 cm RJ45
Versorgung intern

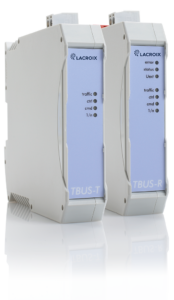

SAE T-BUS-T/-R Remote I/O
Abgesetzte E/A im Inselbetrieb über
CAT5e Patchkabel
Bei TBUS-R zusätzlich Stromversorgung MSTB
4-pol. 0,2 bis 2,5 mm²
Stromversorgung 24 – 60 V DC ± 20 %, 15 W
2 Schraubklemmen MSTB 2-pol. 0,2 bis 2,5 mm²
für Verriegelungssignale der
Befehlsabsteuerung cmd und 1/n der DSO-x

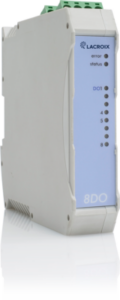

SAE 8DO
8 Befehlsausgänge
Relaisausgänge bis 72 V DC
Kanalweise potentialgetrennt, 2-polig
Schaltbereich: DC: 2 A bis 48 V DC,
1 A bei 60 V DC
Speisung: max. 200 mA je Modul

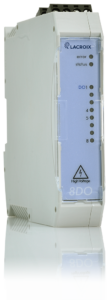

SAE 8DO-220
8 Befehlsausgänge bis 230 V DC / AC
Kanalweise potentialgetrennt, 2-polig
Schaltbereich: DC: 2 A bis 24 V DC,
0,2 A @ 110 V DC, 0,1 A@ 220 V DC res., AC: 2 A bis 230 V AC
Speisung: max. 200 mA je Modul

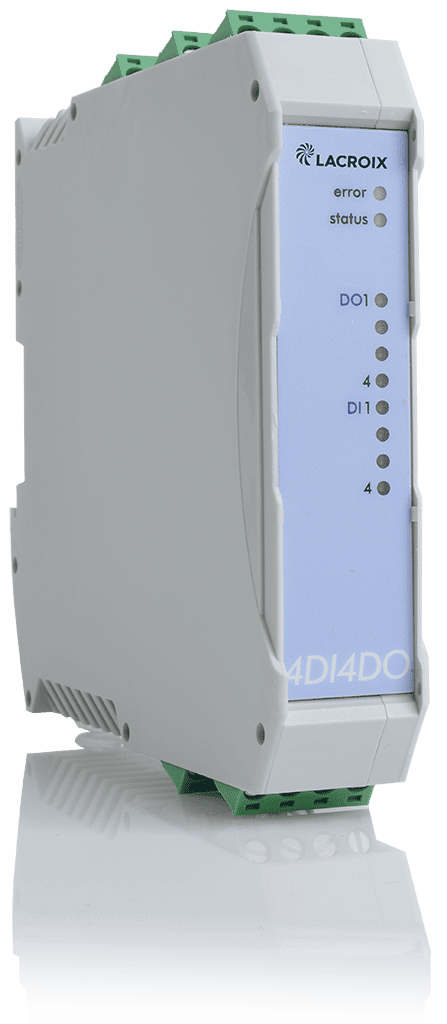

SAE 4DI4DO
4 Meldungen, Weitbereich 24 bis 60 V DC
Weitere Variante mit 110/ 220 V DC verfügbar
Schaltschwelle 17 /40 V DC, Erfassung 1 ms
4 Relaisausgänge, bis 75 V DC, 50 V AC
Kanalweise potentialgetrennt, 3-polig
Schaltbereich: 2 A
Speisung: 190 mA mono-/ 75 mA bistabil je Modul

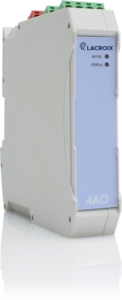

SAE 4AO
4 analoge Ausgänge, Sollwerte 16 Bit
Uni-/bipolar ±20 mA, Bürde max. 400 Ω
±0,1% /10 K auf Gesamtbereich
Kanalweise potentialgetrennt, 2-polig
Speisung: ca. 75 mA je Modul
Zusätzliche Versorgung 24 bis 60 V DC, max. 3,6 W

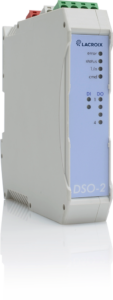

SAE DSO-2 1
4 Relaisausgänge, 2-polig, bis 72 V DC
1 aus n, Außenkreisprüfung, kaskadierbar
für 1 Doppelbefehl, 2 Freigaberelais intern
2 Rückmeldungen 24 bis 60 V DC ±20%
Schaltschwelle 12 V DC, gemeinsame Wurzel
Speisung: max. 250 mA je Modul

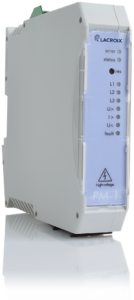

SAE PM-1 Leistungsmessklemme
Messung in MS-/NS-Netzen über Kleinsignalwandler
Spannungen U1/U2/U3/UL-N bis 3,25/√3 V AC,
UL-L berechnet
Eingangswiderstand 200 kΩ, Ströme I1/I2/I3/IN
Messbereich 0 bis 225 mV sekundär
Eingangswiderstand 490 kΩ
Wirk-/Blind-/Scheinleistungen
Frequenzen, cos ϕ der Phasen
Speisung: max. 150 mA je Modul

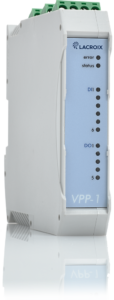

SAE VPP-1
6 Meldungen, 24-60 V DC ±20 %, Erfassung 1ms
5 Befehle bis 7 V DC, Schaltbereich:
1 A bis 30 V DC, 1A bei 60 VDC
2 Messwerte ±22mA, kanalweise potentialgetrennt
Erfassung 100 ms, 2 Sollwerte, 20 mA
gemeinsame Wurzel, Bürde max. 500 Ω
Speisung: max. 390 mA je Modul

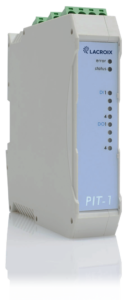

SAE PIT-1
Aktive Eingänge für Feuchte-/Tiefpunktsensoren
Erfassung 10 ms, 24 V DC/Bürde 7,5 kΩ
JOLA kompatibel (Serie SPS2)
PT-100 Temperatursensor 0° bis +150°C, 2-Draht
4 Relaisausgänge
2-poliger Anschluss, kanalweise potentialgetrennt
max. 75 V DC, 50 V AC
Speisung: 285 mA je Modul

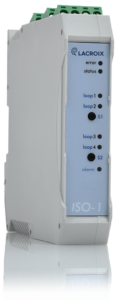

SAE ISO-1
4 Isolationsmesswerte zwischen Sensor und Rohr
Messbereich 0 kΩ bis 60 MΩ
parametrierbare Grenzwerte für Cu und NiCr
4 Schleifenwiderstände
Messbereich 200 kΩ bis 12 kΩ
kontinuierliche Übertragung der Messwerte
Messdrähte NiCr: max. 1.500 m
Cu (Nordisches System):
max. 10.000 m Empfehlung < 2.500 m
Speisung: 215 mA je Modul

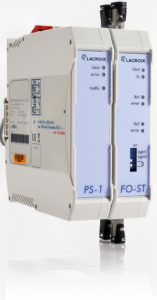

SAE mcFO Medienkonverter
mcPS-1:
Stromversorgungsmodul 24 – 60 V DC
± 20 %, 20 VA
Speisung der LWL-Module, 2,8 A / 5 V/ 14 VA
galvanisch getrennt
1 EIA/RS-485 Schnittstelle
galvanische Trennung durch LWL-Anschluss
1200 Baud…64 kBaud, halbduplex
Stromversorgungsmodul: mcPS-1

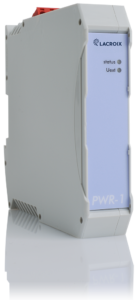

SAE PWR-1
Versorgungsspannung 24 – 60 V DC
± 20 % Weitbereich
Leistungsaufnahme max. 15 W
Speisung TBUS max. 2,8 A, Lastabwurf bei
Überschreitung
