Das PS-Pak ist ein 2-in-1-Mastfußmodul, das zwei Funktionen vereint:
1. Stromversorgung einer standardisierten Zhaga-Steckdose, die außerhalb der Laterne installiert ist:
- +24V-Versorgung,
- Versorgung des DALI-Busses.
Das PS-PAK-Modul ist mit der standardisierten Zhaga EaZy-Pak-Steckdose von LACROIX in einer Version mit einem und zwei Steckern kompatibel.
2. Parametrierung der Beleuchtung mit der kostenlosen My DL-Pak App (Android und IOs).
Mit dem PS-Pak-Modul können Sie Ihre Straßenbeleuchtung optimieren, um mehr Geld zu sparen, mit einer modularen und skalierbaren Lösung.

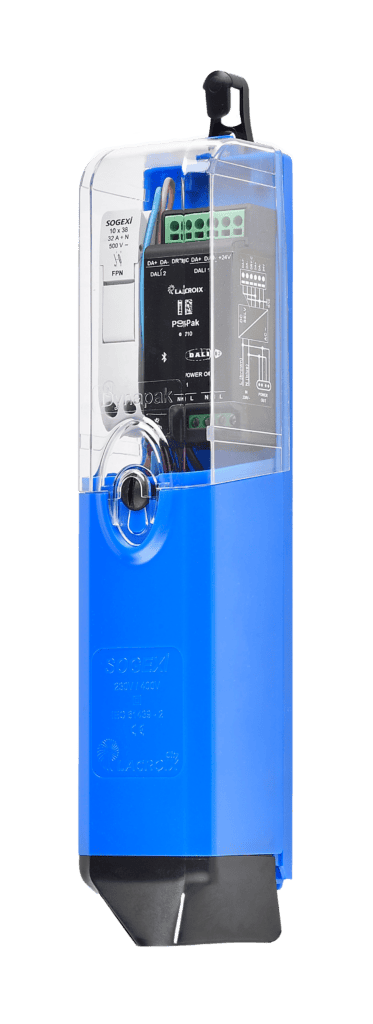

Erhältlich vorverdrahtet in Gehäusen und installationsbereit.
Vorteile
Einfache Steuerung aller Arten von DALI-, DALI2- und D4i-Treibern und Bluetooth-Einstellungen mithilfe der My DL-Pak-App.
Kompatibel mit Installationen am Fuß von Kandelabern, Holz-/Betonmasten und Fassaden.
Die Parametrierung erfolgt Lichtpunkt für Lichtpunkt ohne Öffnen der Klappe und ohne Gondel.
Technische Merkmale
Mechanische Merkmale:
- Schutzart: IP2X gemäß EN/IEC 60529.
- Hauptmaterial: Polyamid.
- Betriebstemperatur: -25°C bis +50°C.
Installation :
- Auf DIN-Schiene, Platzbedarf 2 Module (36 mm).

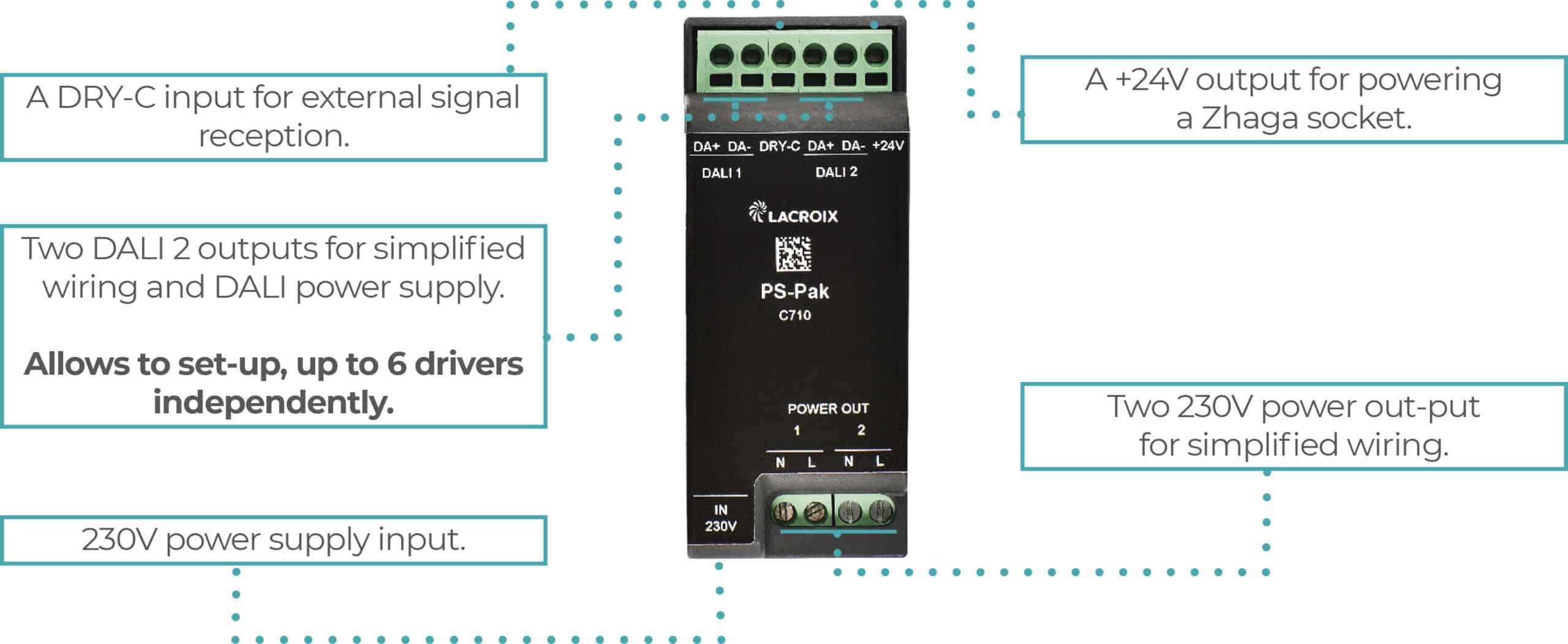

Anschlussart und Stromversorgung:
- Power Input: Drähte vom Typ HO5V2K 1vmm².
- Power OUT: Schraubklemmen 30-14 AWG / 0,05-2,5 mm².
- DALI / DRY-C / +24V OUT: Federklemmen 24-14 AWG / 0,2 – 2,5 mm².
- Stromversorgung: +230 VAC.

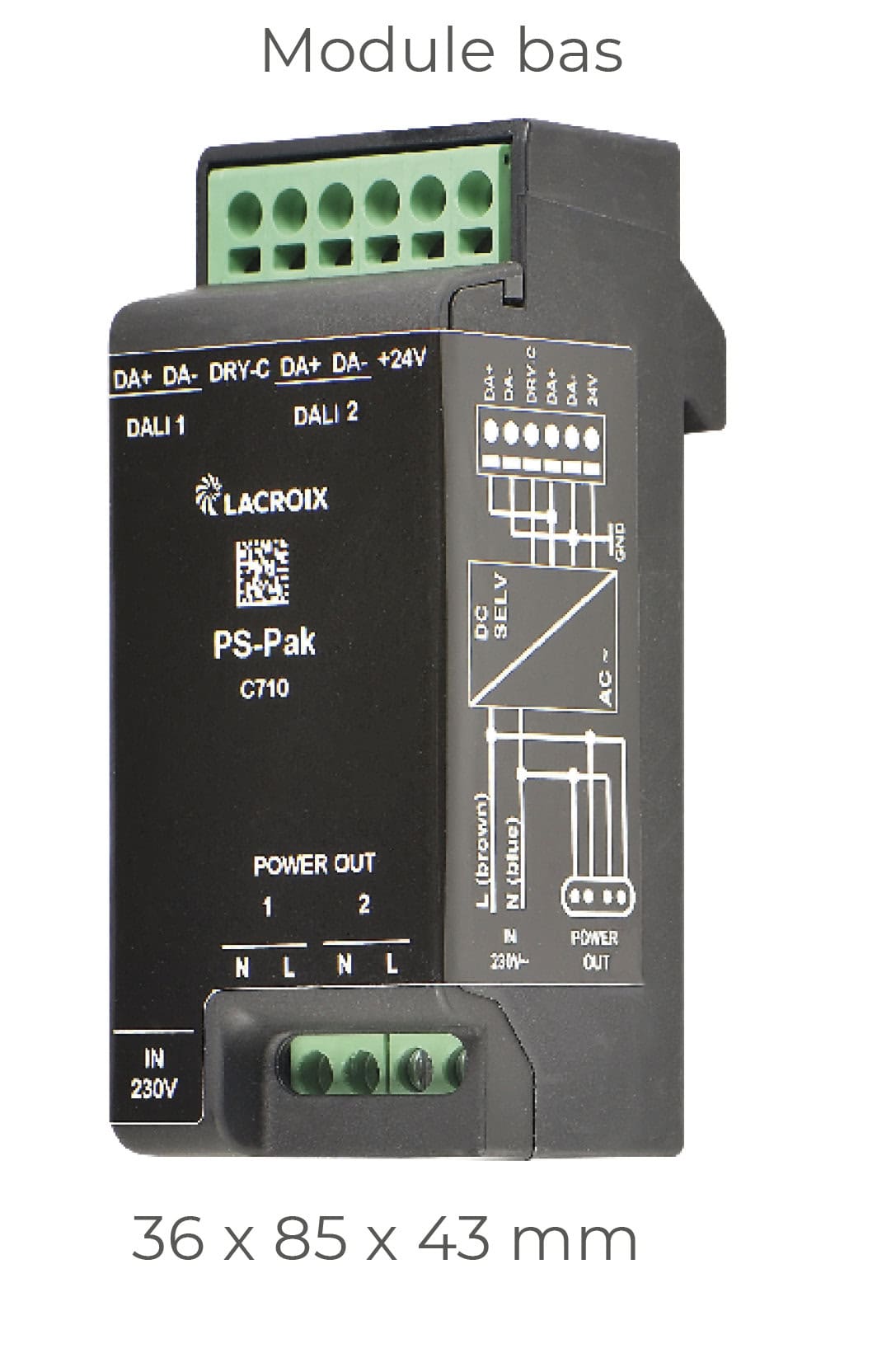

PS-Pak-Modul

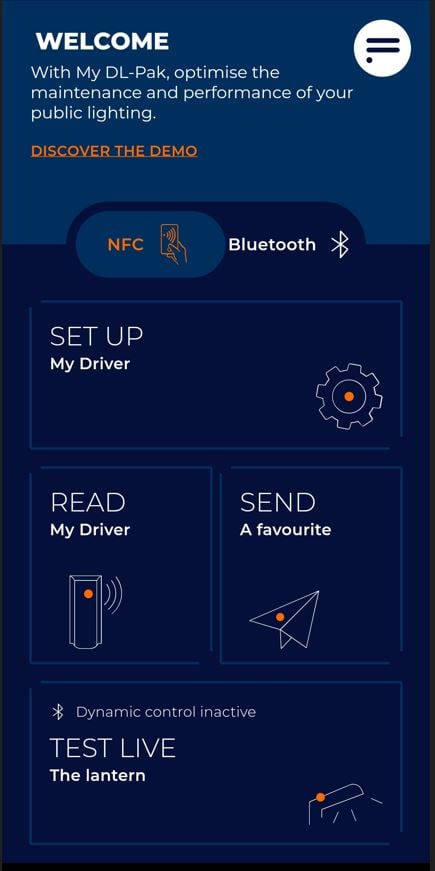

My DL-Pak-Anwendung
Für eine einfache und intuitive Einrichtung Ihrer Anlage.
Parametrieren Sie Ihre Installation in aller Sicherheit dank einer durch ein Login und ein einmaliges Passwort gesicherten Verbindung.
Einen einfachen Zugriff auf die Funktionen zur Parametrierung oder zum Auslesen von Informationen.
Ein einfaches Auslesen der Daten des Treibers** (Betriebsdauer, Diagnose von Überspannung und Kurzschluss).
**Bedingung: Rückführung dieser Daten durch den Driver.
Power-Modus

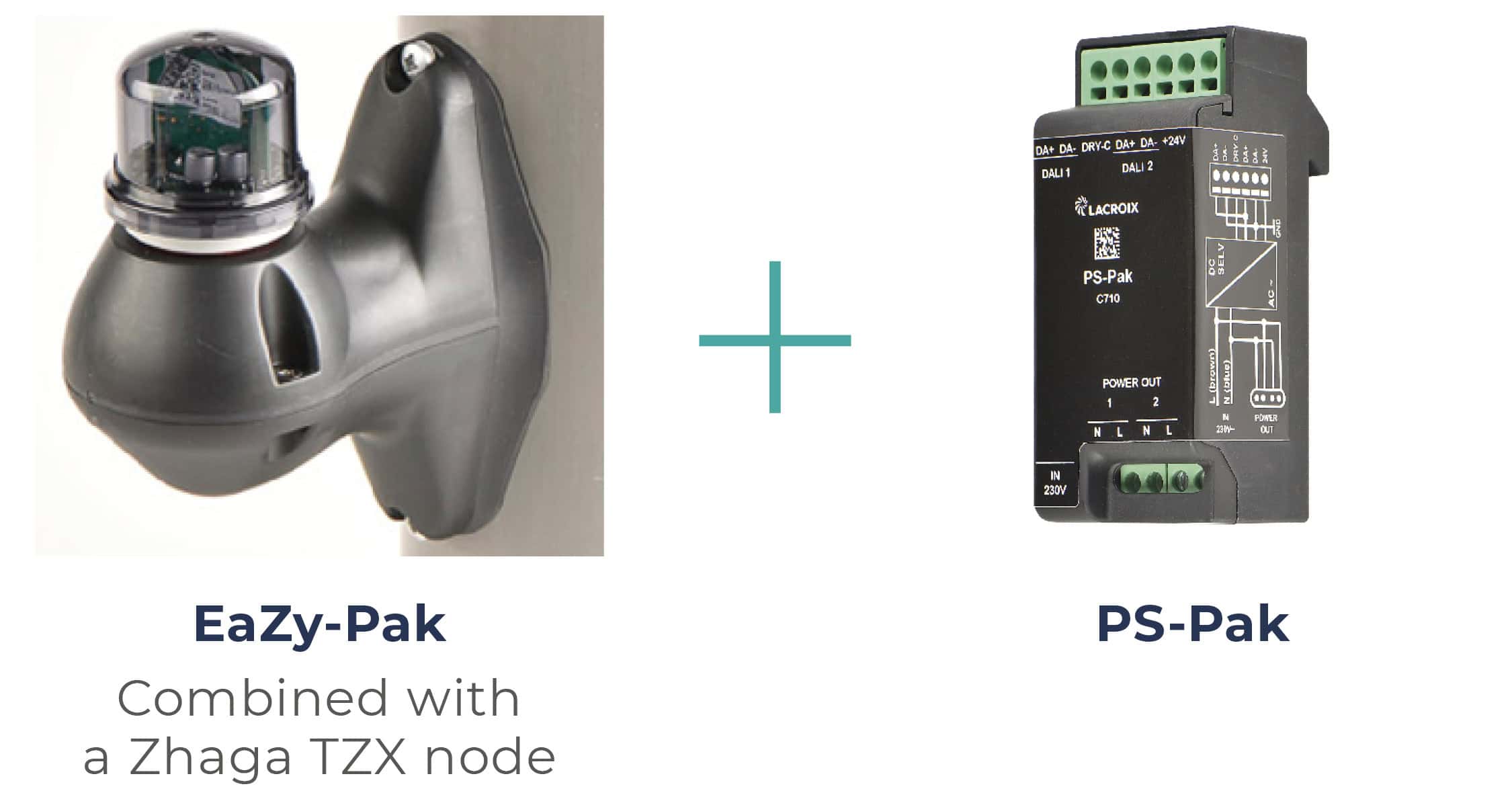

Im Stromversorgungsmodus kann das PS-Pak-Modul in Verbindung mit dem EaZy-Pak einen oder mehrere standardisierte Zhaga-Knoten mit Strom versorgen. Dies ermöglicht es, eine LED-Leuchte, die nicht nativ mit Zhaga-Steckdosen ausgestattet ist, in eine intelligente Leuchte für das Management zu verwandeln.
Mode programmation
Le module PS-Pak est idéal pour piloter indépendamment jusqu’à 6 drivers d’un même point lumineux :
Ermöglicht die Anpassung der Beleuchtung an die jeweilige Nutzung.
Kompatibel mit LED-Laternen mit mehreren Farbtemperaturen und mehreren Drivern.
