EaZy-Pak ist ein genormter Mastadapter zum nachträglichen Anschluss von Zhaga-Book-18-Sockeln. Es können Zhaga-Kommunikations-Antennen oder Sensoren angeschlossen werden.
Es wird an Leuchten installiert, die nicht mit einem Zhaga-Anschluss ausgestattet sind, und ist mit den Steuerknoten von LACROIX TZX kompatibel, sowie jedem anderen Steuerknoten – oder Erkennungsknoten auf dem Markt.
Für einen reibungslosen Betrieb empfehlen wir die Verbindung des EaZy-Pak mit dem PS-PAK, dem +24V- und DALI-Stromversorgungsmodul von LACROIX.

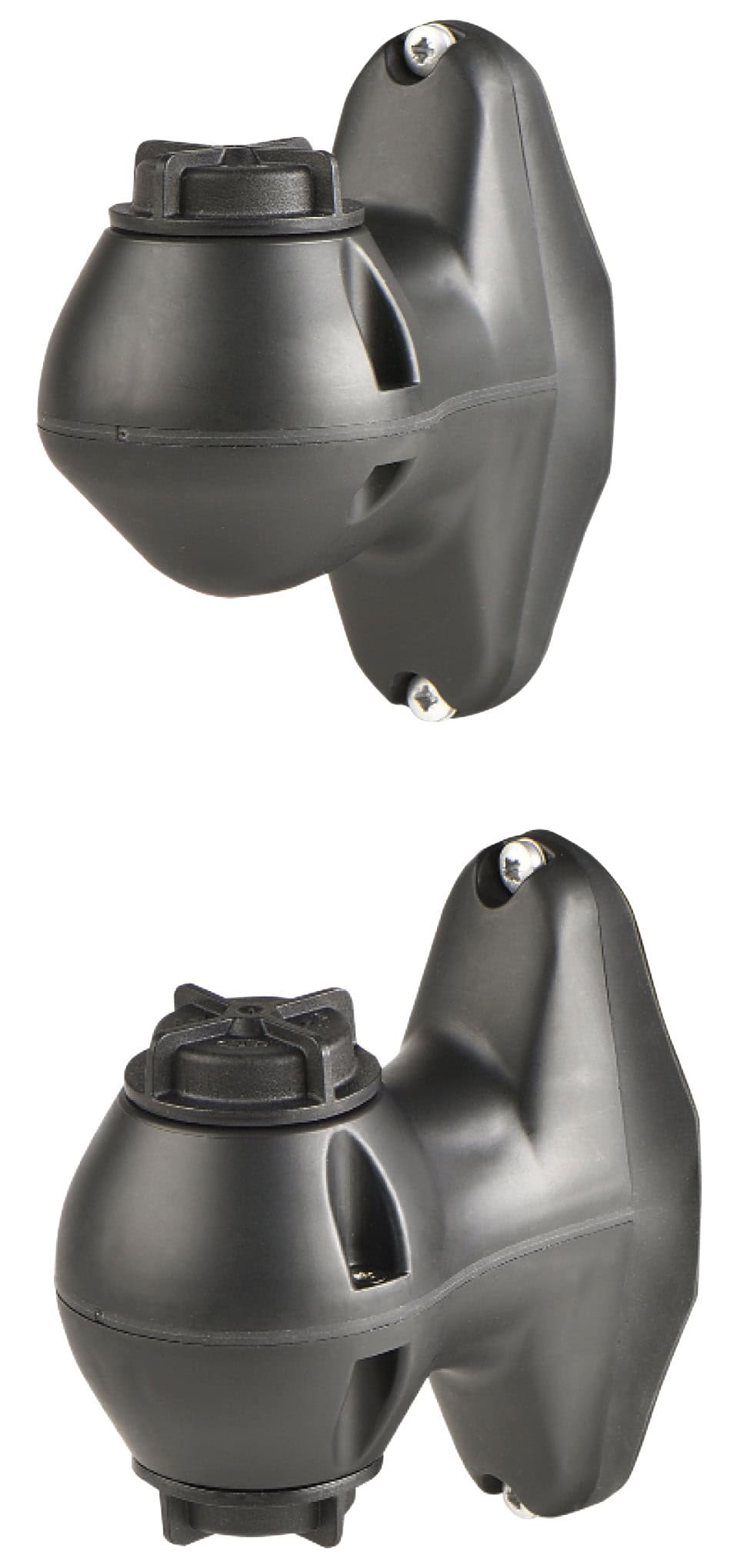

EaZy-Pak gibt es in zwei Versionen:
- Version 1 Sockel: für Steuerung oder Sensorik.
- Version 2 Sockel: für Steuerung und Sensorik.
Vorteile
Design, kompakt und einfach zu installieren.
Interoperabel mit allen Arten von Zhaga-Antennen- oder -Sensoren.
Kompatibel mit allen Arten von Installationen: Steuerung oder Sensorik.
Entwickelt für Straßenbeleuchtung.
Technische merkmale
Mechanische Eigenschaften:
- Schutzart: IP55 gemäß EN/IEC 60529.
- Schlagfestigkeit: IK08 gemäß EN/IEC 62262 Norm.
- Umgebungstemperatur: – 25°C bis + 50°C.
- Gehäusematerial: recyceltes Polypropylen UV-stabilised (mindestens 80 %) – Gehäusefarbe: schwarz.

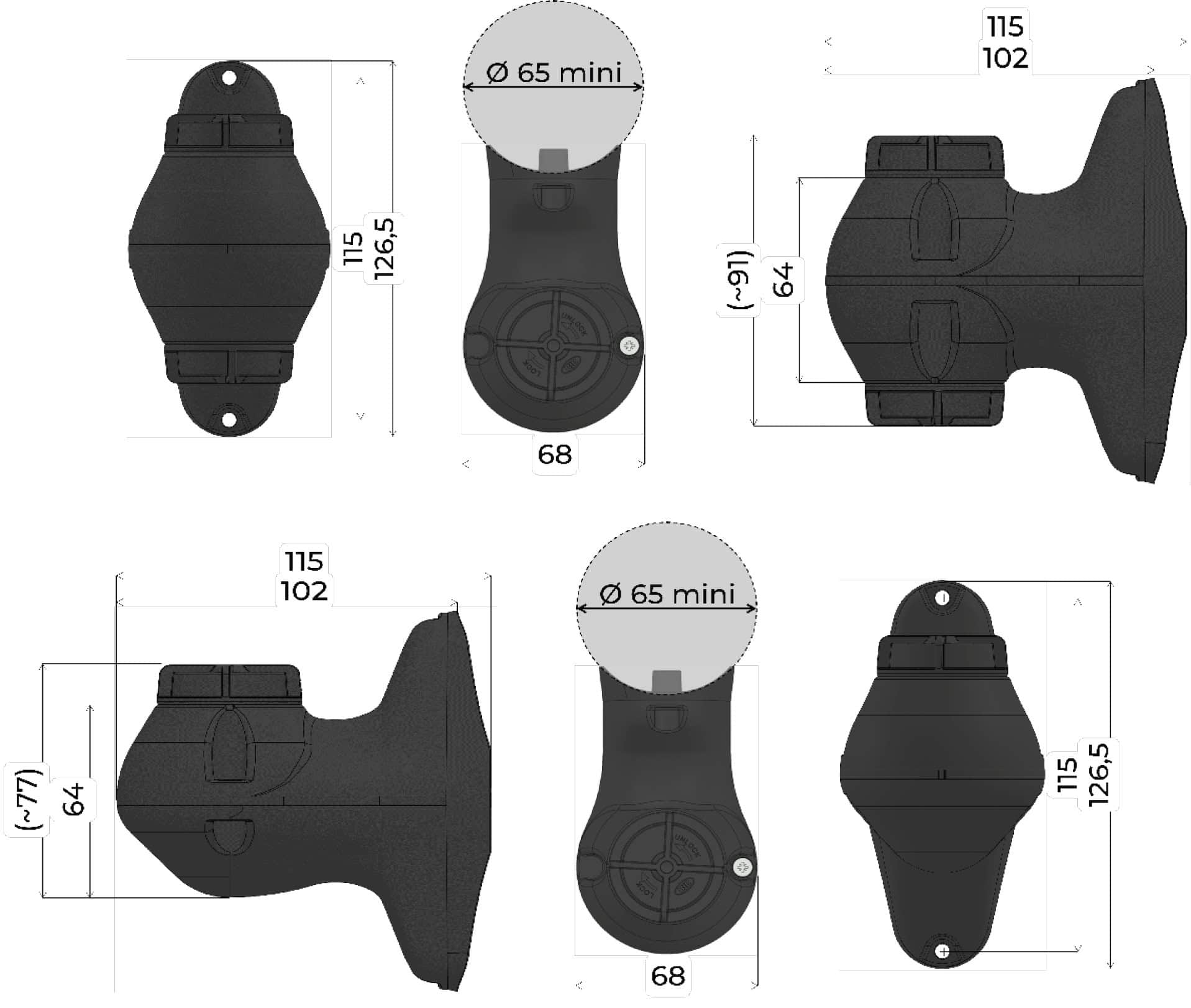

- Maximale Größe von Zhaga-Knoten: Ø 90 mm.
Installation :
- Kabel enthalten: 5 Meter mit 3 Leitern (andere Längen auf Anfrage).
- Befestigung an Stahlmasten: 2 mitgelieferte Schrauben Ø 4,8×25 mm selbstbohrend.
- Befestigung an Holz-/Betonmasten oder Fassaden: spezielle Befestigungsplatte verwenden.
Verbindungsart und Stromversorgung:
- Stromversorgung: +24VDC.
- Kabelquerschnitt: 0,75 mm².
- Mit bereits montierten Kabelendhülsen

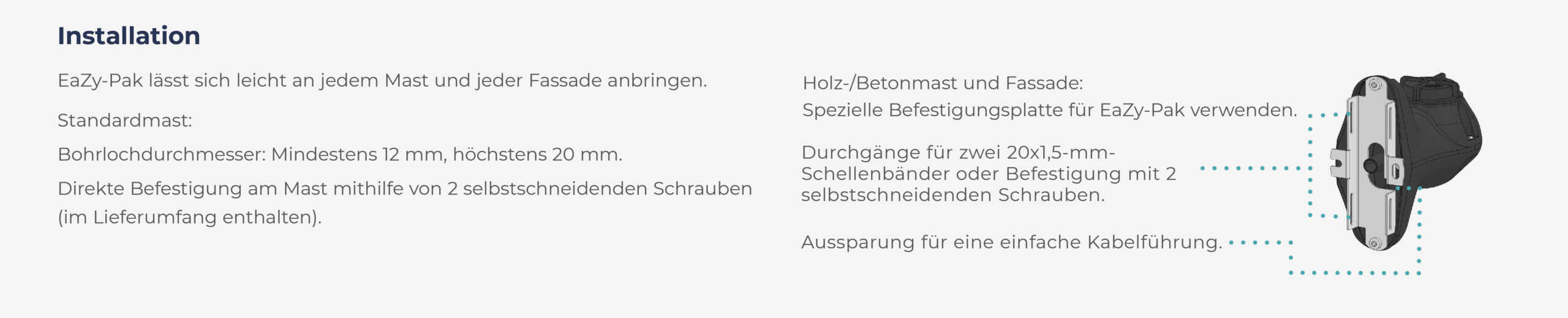

Installation

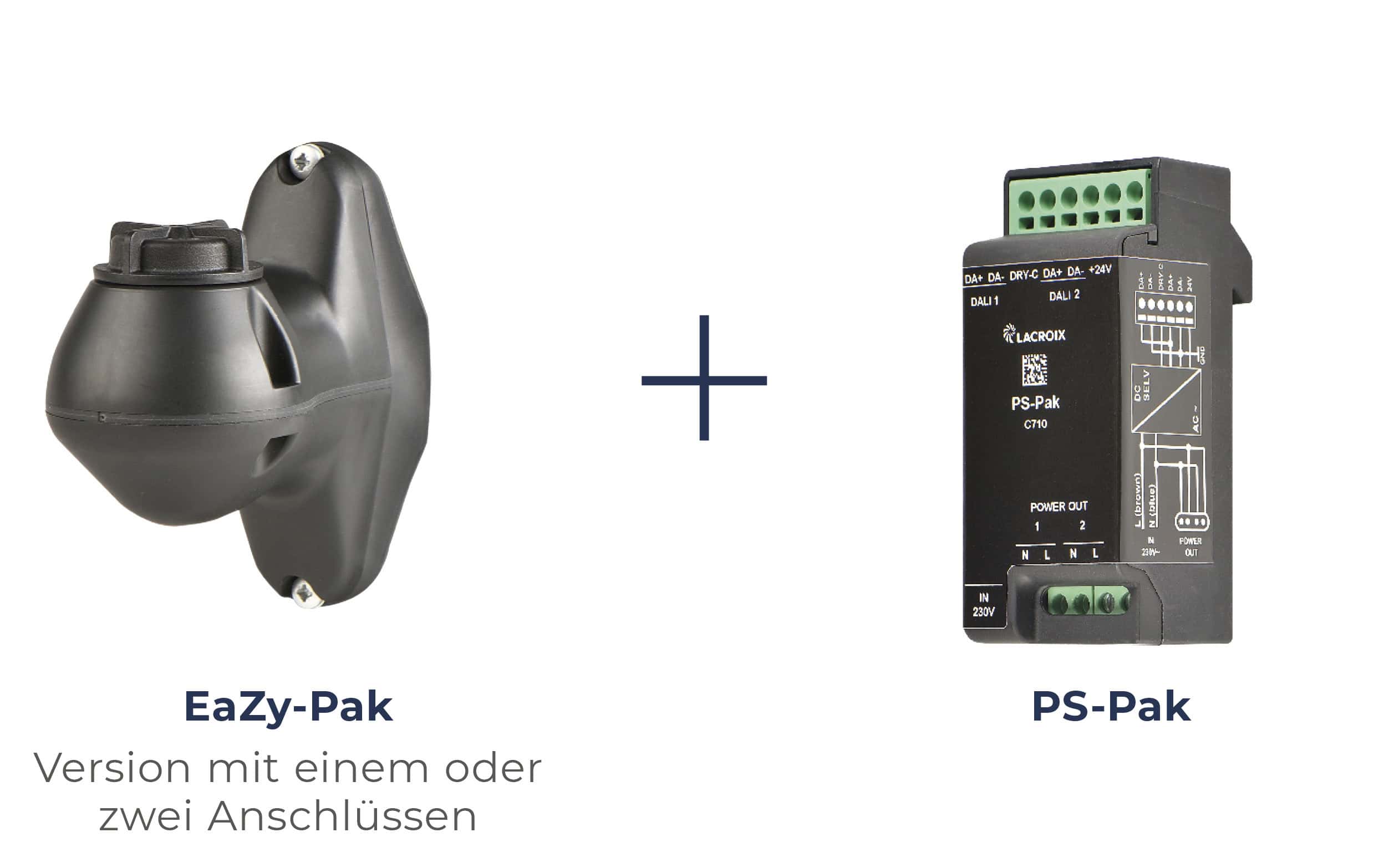

Mögliche Synergie mit EaZy-Pak
Jede Straßenleuchte mit DALI-Schnittstelle kann mit dem PS-Pak als 24V-Stromquelle.
und dem EaZy-Pak als Zhaga-Mastadapter nachgerüstet werden.
Das ist ideal für:
- Vorbereitung eines Lichtpunktes für die anschließende vernetzte Steuerung.
- Diese Lösung eignet sich für Leuchten mit DALI-Anschluss aber ohne eigene Zhaga-Buchsen, z.B.: dekorative Leuchten; sehr hoch installierte Leuchten, bei denen die Zhaga-Anschlüsse weiter unten am Mast sein sollen; Leuchten, die konstruktiv keinen Zhaga-Anschluss haben können.

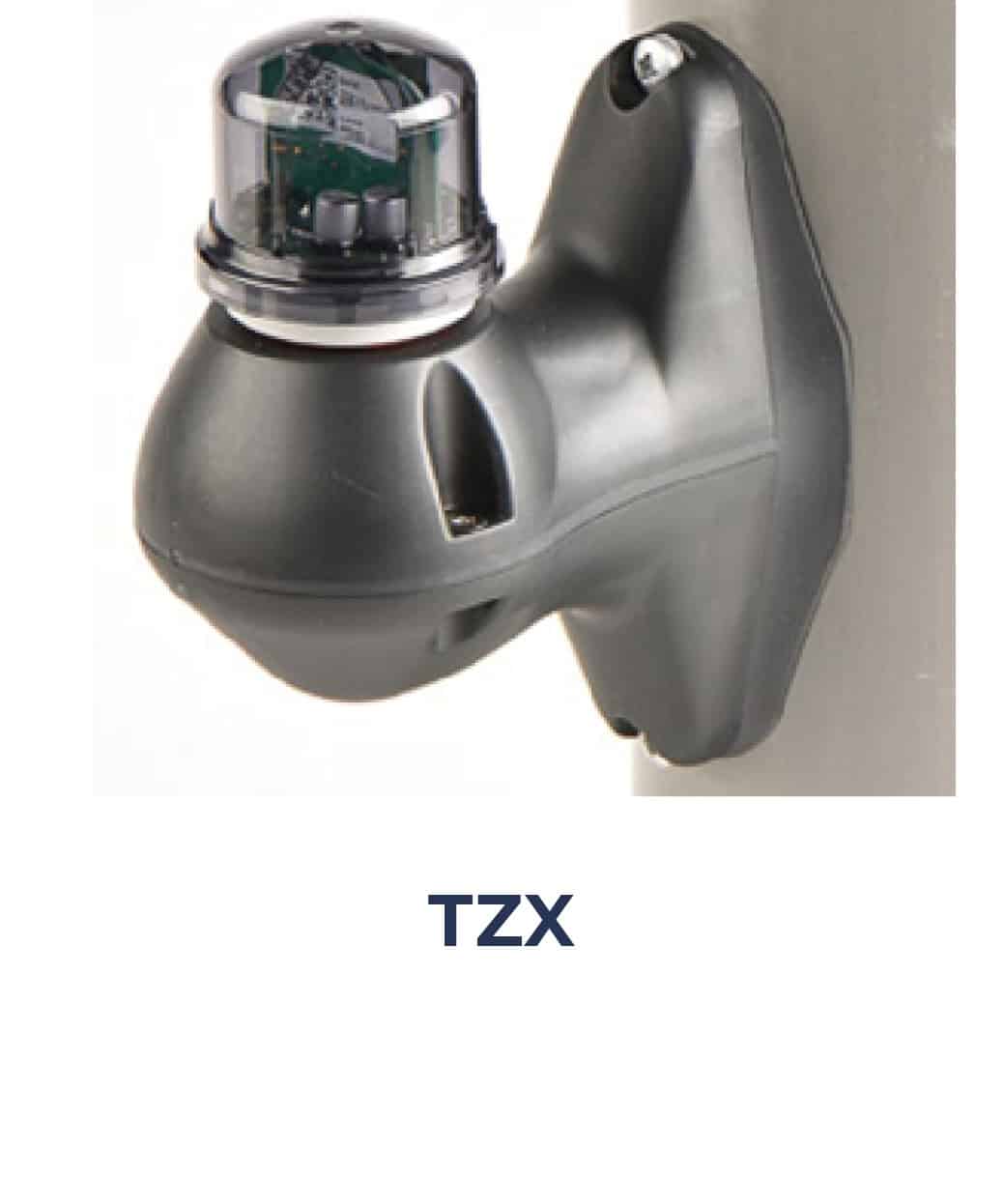

PS-Pak und EaZy-Pak eignen sich hervorragend für die vernetzte Verwaltung mit LACROIX Tegis Lighting Plus in Verbindung mit den TZX-Knoten, mit der Tegis-Steuereinheit und einem RF-Erweiterungsmodul.
Die TZX und die Tegis-Steuereinheit ermöglichen die Steuerung und Überwachung des Schaltschranks und der Lichtpunkte.
