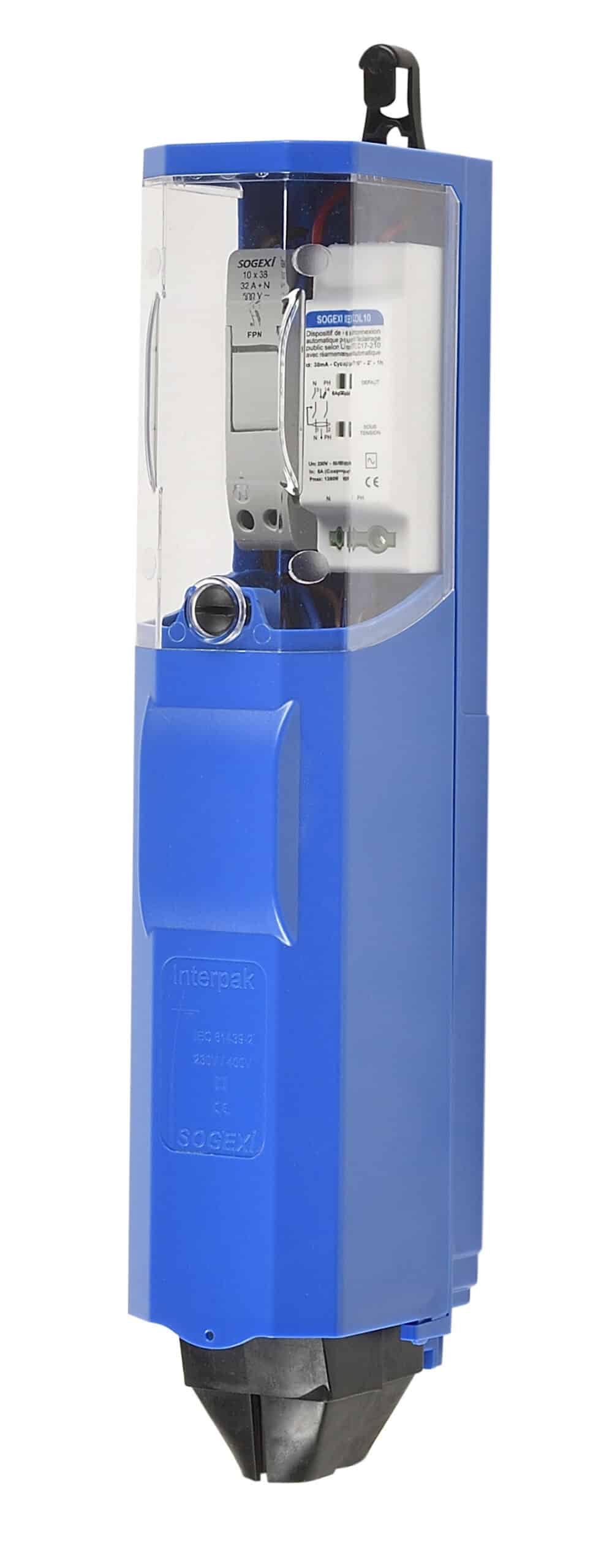

Das Mastgehäuse wurde mit 3 Ebenen entwickelt, um die Aufnahmefähigkeit in Masten mit einem Innendurchmesser von mindestens 110 mm zu erhöhen.
Interpak kann bis zu 2 Netzwerkkabel mit 35 mm² oder 3 Netzwerkkabel mit 25 mm² sowie 4 Leuchtenkabel aufnehmen.
Ein Schutzkonus ermöglicht die frontale Einführung der Stromversorgungskabel.
Zusätzliche Zwischenhalterung zur Erweiterung der Funktionen.
Freie Seitenränder und verstärkter Boden erleichtern den Anschluss.
Zwei unabhängige Abdeckungen für einfache Öffnung, selbst wenn das Gehäuse versetzt zur Tür montiert ist.
Die untere Abdeckung ist am Gehäuseboden eingerastet für eine sichere Wartung.
Vorteile
Werkzeuglos herausnehmbarer und 80 mm verstellbarer Klemmenhalter mit Zahnstangenführung für einfache Verbindung und schnelle Wartung vor Ort.
Transparenter Oberdeckel für visuelle Kontrolle und Zugang zu den Schutzvorrichtungen.
Verschluss mit verlustsicherer Vierteldrehungsschraube.
Befestigung mit werkzeuglos verstellbarer Halteklammer bis 110 mm oder mit M6-Schraube.
Technische Merkmale
Maximale Kapazität:
- Bis zu 2 Netzwerkkabel 5G25 mm² oder 4×35 mm².
- Bis zu 3 Netzwerkkabel 5G16 mm² oder 4×25 mm².
- Bis zu 4 Leuchtenkabel 3G2,5 mm² starr.
Gehäuse:
- Polycarbonat, selbstverlöschend.
- IP44 nach IEC 60529 (Geöffnetes Gehäuse: IP2X).
- IK08 nach EN 62262.
- Klasse 2 (kann auch mit isolierter Erdungsklemme geliefert werden).
- Temperaturbereich: -40°C bis +130°C.
Produktnormen:
- EN 61439-2.
Installationsnorm:
- NF C17-200 und zugehörige Leitfäden.
Standardfarbe:
- Blau
- Andere Farben: auf Anfrage.
Befestigung:
- Halteklammer mit 1 oder 2 Haken.
- Montage auf vertikalem Schienensystem mit M6-Schraube möglich.
Optional:
- Klemmenleiste: Kennzeichnung der Anschlüsse zur Erleichterung der Wartung.
Lieferumfang:
- Vorkonfektioniert mit Silikonkabeln für hohe Temperaturen und gecrimpten Aderendhülsen.
- Geliefert mit Sicherungskartuschen, Konfigurationsetiketten und Kabelbinder.
